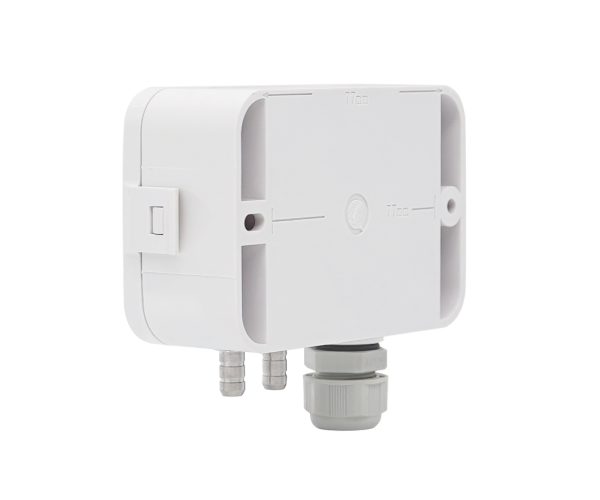

مقياس الضغط الرقمي، خرج إشارة تناظري، محول الضغط التفاضلي

الموديل: DRM108
  • خرج تناظري 4-20 مللي أمبير للمراقبة عن بُعد
  • تقتصر على الغازات غير المسببة للتآكل
  • تُستخدم عادةً في مراقبة الفلتر والمروحة وضغط مجاري الهواء في أنظمة التشغيل الآلي للمباني في أنظمة التدفئة والتهوية وتكييف الهواء
  • لإشارة خرج RS-485 يرجى الرجوع إلى TWM11
  • خدمة ما بعد البيع سريعة الاستجابة / قابلة للتخصيص/
  • جودة عالية / ضمان لمدة سنة واحدة
  • الصورة للرجوع إليها؛ سيعتمد المنتج الفعلي على مواصفاتك المخصصة.
طلب عرض أسعار

الوصف

جهاز DRM108 هو جهاز إرسال الضغط التفاضلي الصغير المصمم للتدفئة والتهوية وتكييف الهواء وأتمتة المباني، حيث يوفر مخرجات تناظرية من 4-20 مللي أمبير أو 0-5 فولت أو 0-10 فولت للمراقبة عن بُعد لحالة المرشح وضغط مجرى الهواء والقياسات المتعلقة بتدفق الهواء. وهي مناسبة للغازات غير المسببة للتآكل فقط، وتوفر نطاقات أحادية الاتجاه وثنائية الاتجاه تصل إلى ± 10000 باسكال بدقة ± 1% F.S. صُمم الجهاز بغطاء بلاستيكي صناعي مقاوم للهب UL94-V0 ومقرنة سريعة بقطر 6.2 مم، مما يضمن المتانة وسهولة التركيب. يشتمل الجهاز على زر معايرة صفرية وأوقات استجابة قابلة للتحديد بمفتاح DIP (0.5 / 1 / 2 / 4 ثوانٍ)، مما يجعله مثاليًا لأنظمة إدارة المباني ومراقبة التهوية وتطبيقات التدفئة والتهوية وتكييف الهواء الدقيقة.

المواصفات

التوصيلات الكهربائية للكابل بقطر 8 مم كحد أقصى
نطاقات المقياس أحادي الاتجاه: 0 .... 100 باسكال، 0 .... 250 باسكال، 0 .... 500 باسكال، 0 .... 1000 باسكال، 0 .... 2500 باسكال، 0 .... 5000 باسكال، 0 .... 10000 باسكال
ثنائية الاتجاه: 0 ... ± 50 باسكال، 0 ... ± 100 باسكال، 0 ... ± 250 باسكال، 0 ... ± 500 باسكال، 0 ... ± 1000 باسكال، 0 ... ± 2500 باسكال، 0 ... ± 5000 باسكال، 0 ... ± 10000 باسكال
الدقة ± 1.0% F.S.
اتصال العملية قارنة التوصيل السريع PH قطر 6.2 مم
الحالة/الحلقة بلاستيك صناعي، مستوى مقاومة الحريق حسب UL94-V0
الحد من الضغط X15
درجة حرارة متوسطة -40℃ ... 85℃
إمداد الجهد سلكان: 10-30 فولت تيار مستمر/فولت تيار متردد
3 أسلاك: 16-30 فولت تيار مستمر
إشارة الإخراج 4-20 مللي أمبير (سلكان)، 0-5 فولت تيار مستمر (3 أسلاك),
0-10 فولت تيار مستمر (3 أسلاك)
التحميل 2-السلك 2: ≦ 250Ω
3 أسلاك: ≧ 50 كيلو أوم
الوزن 140 g

التنزيلات

اللغة الإنجليزية

SJ-GY-Gauge-drm108-digital-pressure-gressure-gatasheet-ar.pdf
SJ-GJ-Gauge-drm108-digital-drm108-digital-pressure-gauge-manual-en-ar.pdf
SJ-GY-Gauge-drm108-digital-pressure-gressure-gatasheet-ch.pdf
SJ-GY-Gauge-drm108-digital-pressure-gauge-manual-ch.pdf
