جهاز إرسال ضغط الحجاب الحاجز الغشائي المتدفق
- تكنولوجيا لحام الفولاذ المقاوم للصدأ الرائعة وعملية المعالجة السطحية
- حماية قوية مع ضغط استاتيكي مرتفع وحمل زائد مرتفع
- يمكن لوحدة التحكم اليدوية HART أو برنامج HART تحقيق تكوين معلومات القياس عن بعد
- خدمة ما بعد البيع سريعة الاستجابة / قابلة للتخصيص/
- جودة عالية / ضمان لمدة سنة واحدة
- الصورة للرجوع إليها؛ سيعتمد المنتج الفعلي على مواصفاتك المخصصة.
الوصف

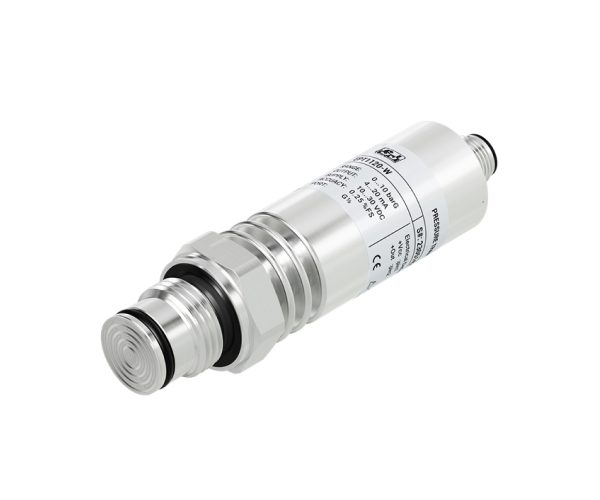

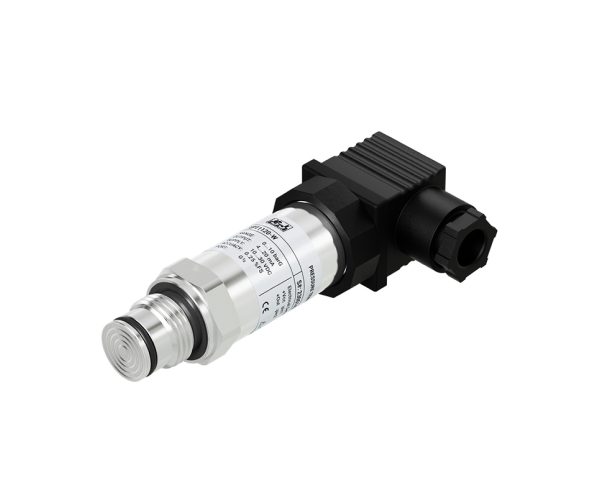

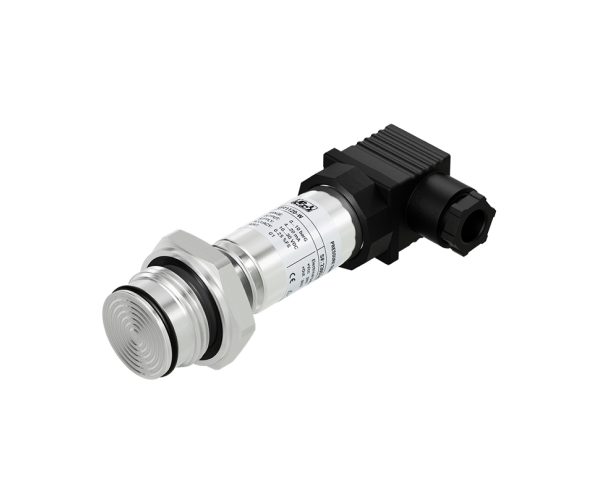

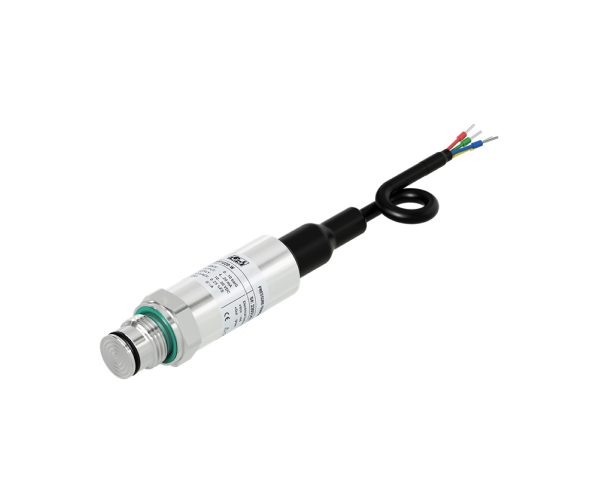

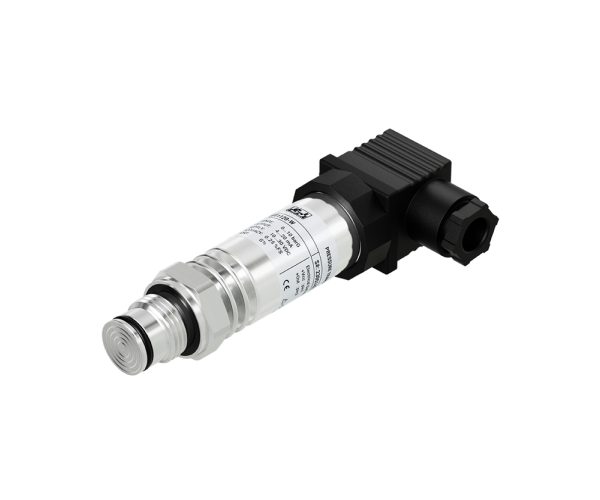

صُمم جهاز إرسال الضغط الغشائي المتدفق EPT1120-W خصيصًا لقياس الوسائط الصعبة بما في ذلك السوائل اللزجة والمواد اللزجة والمواد اللاصقة والمواد اللاصقة والملاط المحمل بالجسيمات. يزيل هيكله القوي الملحوم بالكامل من الفولاذ المقاوم للصدأ 316L مع أغشية عزل حقيقية مثبتة على تدفق، كل المساحة الميتة، مما يضمن عدم احتباس الوسائط ومنع التلوث - وهي ميزة مهمة للتطبيقات الصحية والمعرضة للانسداد.
ويستخدم جهاز الإرسال في جوهر تشغيله تقنية مستشعر السيليكون المنتشر المتقدمة التي تستفيد من التأثير الانضغاطي لتحويل الضغط المطبق بدقة إلى إشارة كهربائية. وتوفر هذه التقنية دقة فائقة (± 0.25% FS)، وثباتًا ممتازًا على المدى الطويل، وأقل انجراف في درجة الحرارة (± 0.02% FS/ درجة مئوية). تتيح إشارة الخرج القياسية من 4 إلى 20 مللي أمبير مع اتصال HART/RS485 الاختياري التكامل السلس مع أنظمة التحكم الحديثة لمراقبة العمليات في الوقت الفعلي وتحسينها.
يتوفّر EPT1120-W في مجموعة واسعة من نطاقات الضغط (من 100 ملي بار إلى 600 بار) وتكوينات قابلة للتخصيص لتلبية المتطلبات التشغيلية المتنوعة. صُمِّم الجهاز للبيئات الصناعية القاسية، ويتحمل غلافه المدمج والمتين (حتى تصنيف IP68) عمليات الغسيل عالية الضغط ودرجات الحرارة القصوى (-40 درجة مئوية إلى +125 درجة مئوية).
المواصفات
| نطاق القياس | 0 ... 200 بار |
|---|---|
| الحد الأدنى لمدى القياس | 100 ملي بار |
| الحد الأقصى لمدى القياس | 200 بار |
| نوع الضغط | الضغط المطلق والمقياس |
| إشارة الإخراج / الإمداد | 2 سلك 4....20 مللي أمبير / Vs=10... 30 فولت تيار مستمر تيار مستمر 3 أسلاك 1...5 فولت / Vs=10...30 فولت تيار مستمر 3 أسلاك تيار مستمر 3 أسلاك 0...5 فولت / Vs=10...30 فولت تيار مستمر 3 - 3 أسلاك تيار مستمر 0.5...4.5 فولت / Vs=8...30 فولت تيار مستمر 3 أسلاك تيار مستمر 0.5....4.5 فولت / Vs= 5 فولت ± 0.1 فولت تيار مستمر تيار مستمر 3 أسلاك 0.5...2.5 فولت...2.5 فولت / Vs= 5 فولت ± 0.1 فولت تيار مستمر تيار مستمر 3 أسلاك 0.5...2.5 فولت...2.5 فولت / Vs= 3.3 فولت ± 0.1 فولت تيار مستمر تيار مستمر 3 أسلاك 0...10 فولت / Vs=12...30 فولت تيار مستمر 2 سلك 4....20mA+HART / Vs=12... 30 VDC 4 أسلاك RS485 RS485 مودبوس RTU (قبل.) / Vs=12...30 فولت تيار مستمر 4 أسلاك RS485 RS485 مودبوس RTU (قبل.) / Vs=3.6...5 فولت تيار مستمر 4 أسلاك I2C (قبل.) / Vs = 3.3...5 فولت تيار مستمر |
| الدقة | ±0.1%FS ± 0.25%FS ± 0.5%FS بما في ذلك عدم الخطية، والتباطؤ وعدم التكرار وفقًا ل BFSL |
| درجة حرارة التشغيل | -20 إلى 85 درجة مئوية -20 إلى 125 درجة مئوية |
| غشاء عملية المواد | الفولاذ المقاوم للصدأ SUS316L |
| الاستقرار على المدى الطويل | ≤ ± 0.3 ± %FS/سنة |
التنزيلات
