指針壓力錶－全不鏽鋼型

型號：232.50, 233.50
  • 優異的負載循環穩定性與抗震性
  • 具備外殼充液（型號 233.50），適用於高動態壓力負載與強烈震動的應用環境
  • 完全由不鏽鋼製成
  • 測量範圍從 0 ... 0.6 到 0 ... 1,600 bar 或 0 ... 10 到 0 ... 20,000 psi
  • 表盤上的 QR Code 可連結至特定儀器資訊
  • 反應迅速的售後服務 / 可客製化
  • 高品質 / 一年保固
  • 圖片僅供參考；實際產品將根據您的自訂規格製作
立即詢價

介紹

WIKA 232.50 型是專為製程工業應用而設計的不鏽鋼巴登管壓力錶。其堅固的全不鏽鋼結構，適用於氣體和液體介質的測量，即使在侵蝕性環境中也沒有問題。它根據 EN 837-1 和 ASME B40.100 標準製造，提供高達 1,600 bar 的寬量程，並包含防爆安全裝置，以加強操作安全性。典型應用包括化學與石化產業、石油與天然氣、水與廢水處理，以及一般工廠工程。

規格

樣式 ■直立式
■埋入偏心牙
■ 埋入式（僅適用於 NS 63 [2 ½"])
面徑 ■Ø63 mm [2 ½"]
■Ø 100 mm [4"]
■Ø 160 mm [6"]
測量範圍 0 ...0.6 kg/cm² 至 1600kg/cm²，或其他等效的壓力、真空或聯成
精確度 NS 63 [2 ½"]：
■EN 837-1: Class 1.6
■ASME B40.100：測量範圍的 ±2 % │ ±1 % │ ±2 % (A 級)

ns 100 [4"]、160 [6"]：
■EN 837-1: Class 1.0
■ASME B40.100：測量範圍的 ±1 % (1A 等級)
接續 標準：
■EN 837-1
■ISO 7
■ANSI/B1.20.1

尺寸：
EN 837-1：
■G ⅛ B，外螺紋
■G ¼ B，外螺紋
■G ½ B，外螺紋
■M12 x 1.5，外螺紋
■M20 x 1.5，外螺紋
ISO 7：
■R ¼，外螺紋
■R ½，外螺紋
ANSI/B1.20.1：
■¼ NPT，外螺紋
■½ NPT，外螺紋

節流閥：
■無
■∅ 0.6 mm [0.024"]，不鏽鋼
■∅ 0.3 mm [0.012"]，不鏽鋼

接液部材質：
■製程連接：不鏽鋼 1.4404 (316L)
■巴登管：不鏽鋼 1.4404 (316L)
錶殼 設計：
安全等級 “S1「 per EN 837-1 在錶殼周圍 12 點鐘位置 (NS 63 [2 ½」]) 和錶殼背面 (NS 100 [4「] 和 160 [6」]) 設有排氣裝置 範圍 ≤ 0 ...16 bar [≤ 0 ... 300 psi]，帶補償閥，可排氣和重新密封錶殼

材質：
■不鏽鋼 1.4301 (304)
■不鏽鋼 1.4571 (316Ti)
錶窗 夾層安全玻璃 (NS 63 [2 ½"]: 聚碳酸酯)
面板 顏色： 黑色

材質：鋁

特殊刻度：
■無
■附有製冷劑溫度刻度，例如 NH3：R 717
■其他刻度或客戶指定的刻度盤，例如紅色標記、圓弧或圓扇形，可根據要求提供
指針 儀表指針：鋁，黑色

標記指針/拖曳指針：
■無
■錶盤上的紅色標記指針，固定式
■窗口上的紅色標記指針，可調整
■卡口環上的標記指針，可調整
■窗口上的紅色標記指針，可調整
齒輪組 ■不鏽鋼
■不鏽鋼 1.4404 (316L)
■everlast® 版本
填充液 ■無
■甘油
■適用於 NS 100 [4「] 和 160 [6」]，測量範圍 ≤ 0 ... 的甘油-水混合物。2.5 bar [≤ 0 ... 40 psi] 或 NS 63 [2 ½"] 用於測量範圍 ≤ 0 ...4 bar [≤ 0 ... 60 psi]。
■矽油
環境溫度 ■未填充或填充矽油的儀器： -40 ...+60 °C [-40 ... +140 °F]
■充填甘油的儀器： -20 ...+60 °C [-4 ... +140 °C]
介質溫度 ■ 未充液儀錶：-40 ... +200 °C [-40 ... +392 °F]
■充填甘油的儀器： -20 ...+100 °C [-4 ... +212 °C]
■填充矽油之儀錶：-40 ... +100 °C [-40 ... +212 °F]
IP 等級 ■IP65
■IP66 (僅測量範圍 ≥ 0 ... 20 bar [0 ... 400 psi] 時可選擇)
配件（選項） 4"、6"：拖曳指針
4"：可調整警示針扣

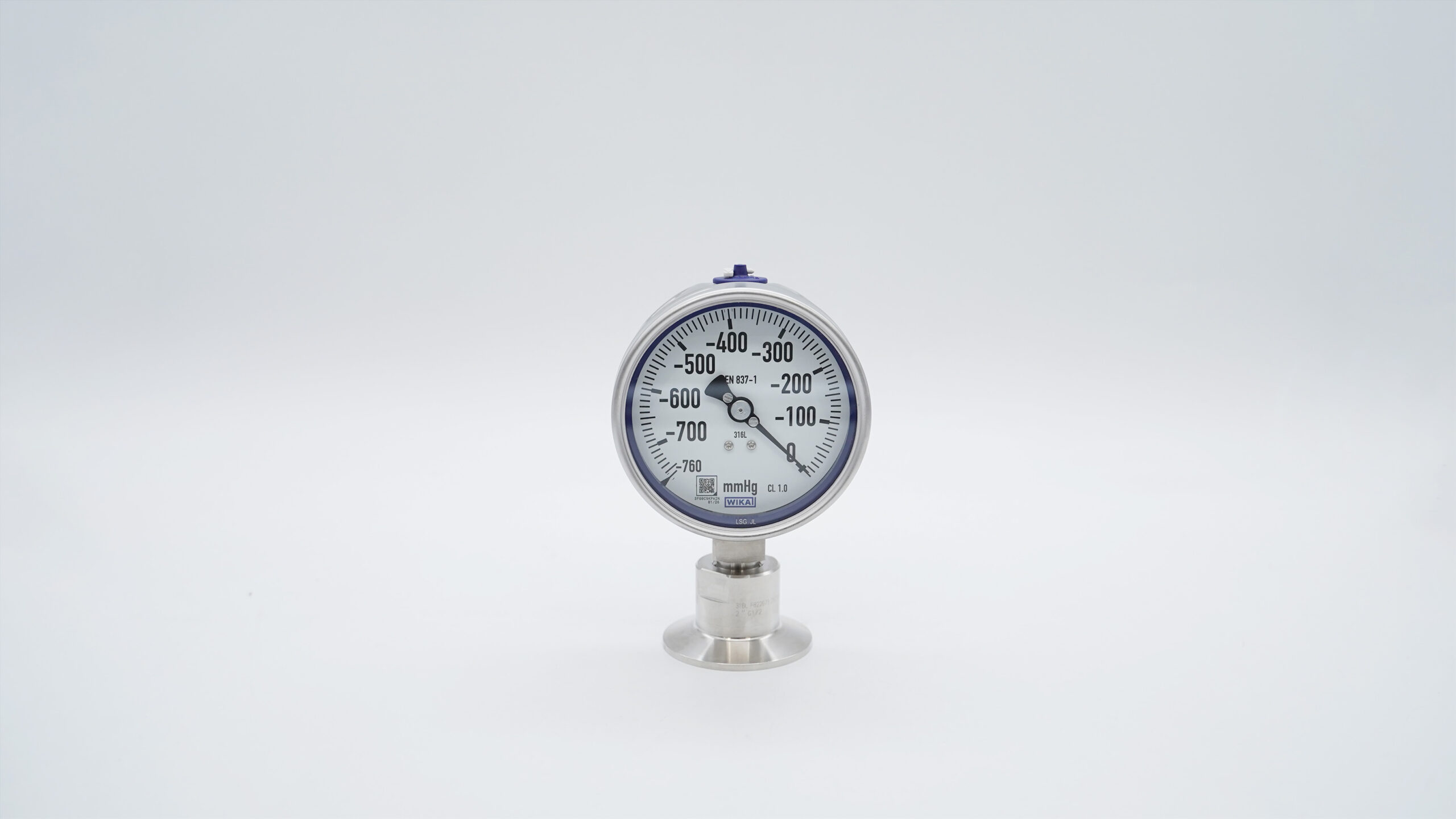

產品圖片
