SJ Gauge pressure gauge fitted with a flanged diaphragm seal

Sambungan Bergelang dengan Diafragma Siram

Model: DIF-F
  • Baut desain segel satu bagian langsung ke flensa proses
  • Diafragma yang dipasang di bagian atas mencegah penyumbatan media proses
  • Digunakan dalam aplikasi dengan media yang sulit seperti pembuatan mesin dan otomatisasi
  • Layanan purna jual yang responsif / Dapat disesuaikan
  • Kualitas tinggi / Garansi satu tahun
  • Gambar produk hanya sebagai referensi. Spesifikasi akhir berdasarkan pesanan yang telah dikonfirmasi.
Minta Penawaran

Deskripsi

DIF-F memiliki fitur segel bergelang satu bagian yang dipasang langsung ke flensa proses, menyediakan antarmuka pengukuran tekanan yang kuat dan andal. Desain diafragma yang dipasang rata mencegah penyumbatan dari media yang kental, sarat partikel, atau mengkristal, sehingga ideal untuk mesin, sistem otomasi, dan proses industri yang menantang.
Segel diafragma ini kompatibel dengan berbagai pengukur dan pemancar tekanan, mendukung berbagai rentang tekanan, dan memenuhi standar flensa internasional (ANSI, JIS, DIN). Dengan opsi material termasuk baja tahan karat 304/316L, Hastelloy, Titanium, dan banyak lagi, DIF-F berkinerja sangat baik di lingkungan bersuhu tinggi, bertekanan tinggi, dan korosif. Ini adalah solusi isolasi tekanan yang optimal untuk aplikasi yang membutuhkan diafragma datar, kinerja anti-penyumbatan, dan perawatan yang mudah.

Gambar Produk

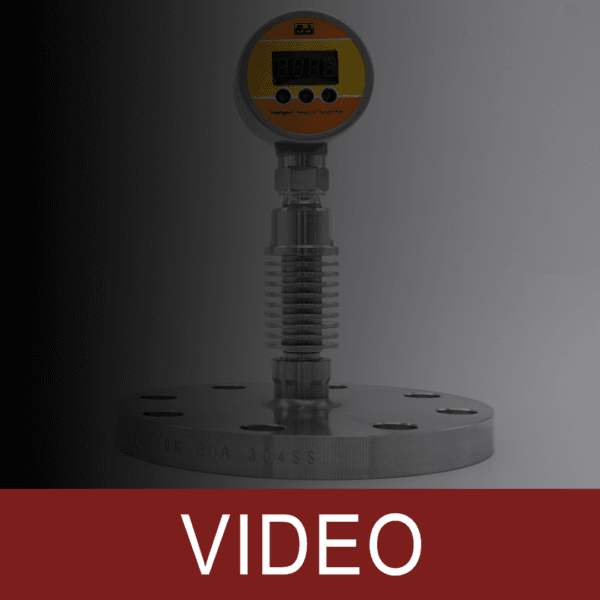

Pressure transmitter with flange connection and cooling element
Pemancar tekanan dengan sambungan flensa dan elemen pendingin
PTFE-lined diaphragm gauge offers superior corrosion resistance for harsh chemical media applications
Pengukur diafragma berlapis PTFE menawarkan ketahanan korosi yang unggul untuk aplikasi media kimia yang keras

Unduhan

Bahasa Inggris

SJ-Gauge-DIF-F-diafragma-seal-datasheet-en

Bahasa Mandarin Tradisional

SJ-Gauge-DIF-F-diafragma-seal-datasheet-zh-tw

Spesifikasi

Jenis koneksi prosesANSI/ASME B16.5, JIS, DIN 2527
Diameter nominal1", 1 1/4", 1 1/2", 2", 3", 4"
Koneksi instrumen
  • 1/4, 3/8, 1/2
  • PT, G, NPT, M
Rentang skala
  • Pengukur tekanan:
  • 1" ... 1 1/2": 0 ... 10 bar hingga 0 ... 40 bar
  • 2" ... 4": -1 ... 3 bar 、 0 ... 4 bar hingga 0 ... 40 bar
  • 3", 4": -1 ... 1,5 bar 、 0 ... 0,6 bar hingga 0 ... 40 bar
  • Pemancar:
  • 1" ... 1 1/2": 0 ... 2,5 bar hingga 0 ... 40 bar
  • 2" ... 4": -1 ... 0,6 bar 、 0 ... 0,25 bar hingga 0 ... 40 bar
  • 3", 4": -1 ... 0,6 bar 、 0 ... 0,1 bar hingga 0 ... 40 bar
  • atau semua vakum setara lainnya atau rentang tekanan dan vakum gabungan
Bahan
  • Tubuh:
  • 304 SS, 316 SS, 316L SS, Baja Fase Ganda, Hastelloy C276, Tantalum, Titanium, Monel 400, Nikel 200
  • Diafragma:
  • 316L SS, Hastelloy C276, Tantalum, Titanium, Monel 400, Nikel 200
Suhu sedang0℃ ... 80℃, 81℃ ... 200℃, 201℃ ... 400℃
LainnyaDilas dengan instrumen, pelapis (PTFE atau PFA), kapiler, elemen pendingin
