圧力計を交換しても、しばしば故障していませんか？
問題は媒体（圧力源）に関連している可能性があります。この記事を通して、SJ Gaugeはお客様の圧力計にダイアフラムシールの追加が必要かどうかを特定するお手伝いをいたします。.
1.メディアが結晶化しやすい、不純物を含む、または厚すぎる場合：
測定中、媒体は測定システム（ブルドン管、スパイラル管、ベローズなど）に直接流れ込む。目詰まりを避けるため、圧力源を隔離するダイアフラムシールを組み込む必要があります。例えば、食品業界や製薬業界では、圧力測定にサニタリー・ダイアフラム圧力計を使用することがよくあります。このタイプの圧力シールは、測定媒体を隔離できるだけでなく、洗浄や交換がより容易です。結晶化しやすい一般的な圧力源は、塩水、不純物を含む圧力源、廃水や下水、ラテックスやアスファルトなどの過度に厚い圧力源です。.
2.媒体が強酸性または腐食性の場合：
ステンレス鋼を使用した測定システムは耐酸性、耐アルカリ性に弱いが、ダイアフラムシールはアルカリ性や腐食性の強い媒体での使用に適している。これにより、媒体が直接チューブに流れ込み、腐食や破裂を引き起こすのを防ぐことができます。このような媒体の例としては、塩酸、硝酸、アンモニア、硫酸などがある。ライニングとコーティングは、ゲージの耐用年数を延ばすのにも役立ちます。一般的なダイアフラムシールの材質は、ステンレス鋼、PTFE（テフロン）、タンタル、ハステロイです。.
金属、プラスチック、PPの耐食性表で、異なる化学薬品に対する異なる材料の耐食性を確認する。.
3.しかし、ダイアフラムシールは圧力計でどのように機能するのだろうか？
ダイアフラムシールがなければ、媒体は機械式圧力計の測定システムに直接流れ込み、指針を回転させます。圧力計の内部構造については、こちらの記事をご覧ください：機械式圧力計の内部構造とは？.

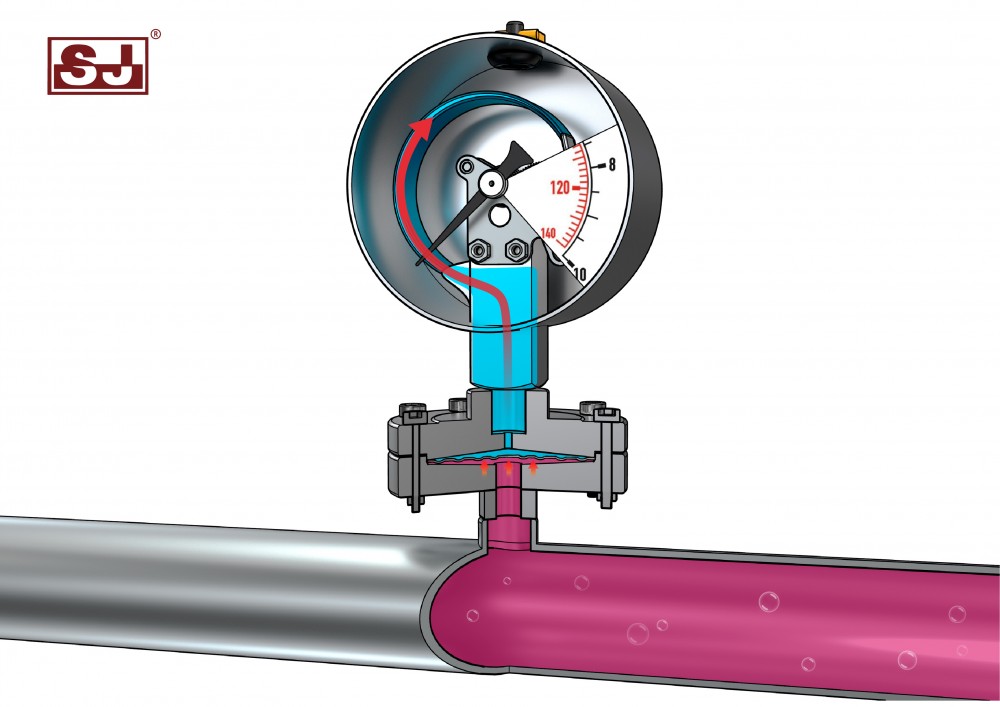

ダイアフラムシールを圧力計に組み込むと、接続スレッドの下にバリアが追加されます。ゲージは有害性の低い液体（下の写真では青）で満たされ、ダイアフラムを通して媒体（下の写真では紫）から圧力を受け、指針を駆動します。.
4.ダイアフラムシール圧力計の用途：
ダイヤフラムシールを使用する一般的な産業：石油化学、医療、製薬、食品。多くの発電所でも使用されている。.
5.ダイアフラムシール圧力計の接続設計：

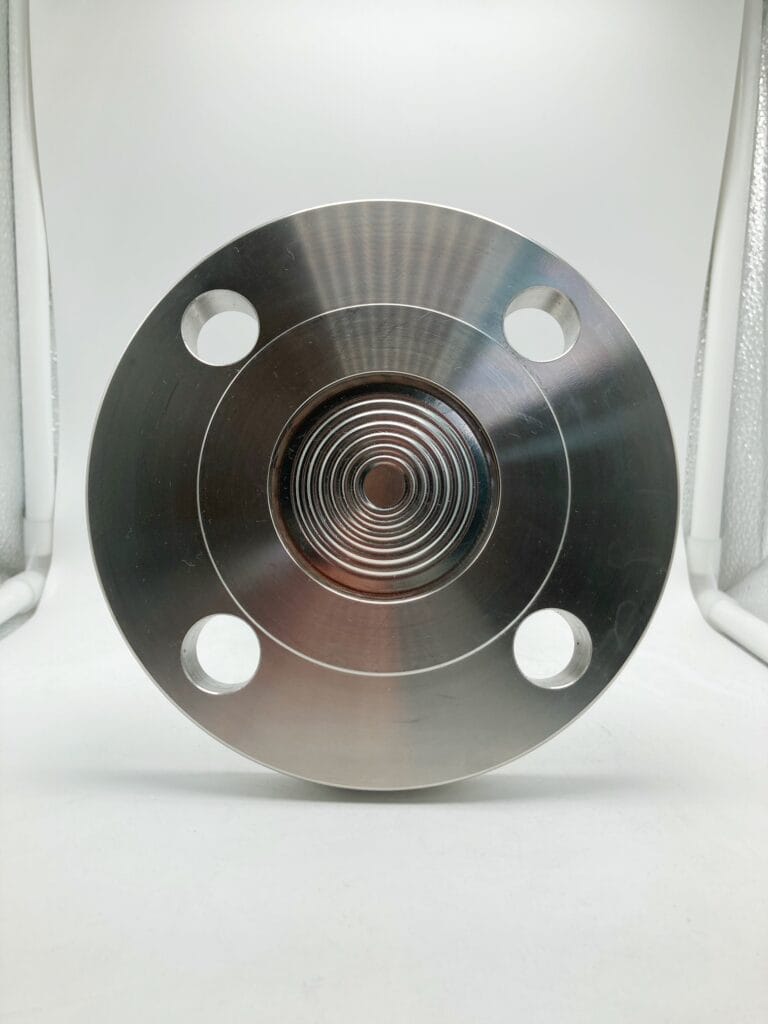

ダイアフラムシールには、主にネジ式、フランジ式、サニタリー式の3種類があります。各タイプの選択は、産業、圧力媒体、スペース制限、接続場所などいくつかの要因によって異なります。下記の写真を参考にしてください。ダイアフラムシールが必要と思われる場合は、必ず詳細をお問い合わせください。
ダイアフラムシール圧力計がお客様の問題解決に役立つかどうか、この記事がお役に立てれば幸いです。まだご不明な点がある場合、またはさらなるサポートが必要な場合は、お気軽にお問い合わせください。喜んでお手伝いさせていただきます。.
