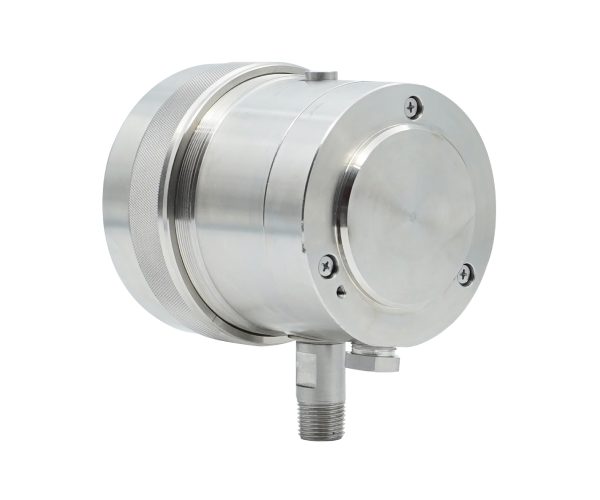

SJ Gauge explosion-proof electric contact pressure gauge

Explosion-proof switch contact used in an SJ Gauge pressure gauge

Thước đo tiếp xúc điện, chống cháy nổ

Mẫu: PRE-XS

Phù hợp cho quan sát và điều khiển tự động
Điều chỉnh độ mạnh từ tính để tránh va chạm thường xuyên và vô tình giữa các tiếp điểm do rung động.
Nhiều loại hình liên hệ để lựa chọn

Dịch vụ hậu mãi nhanh chóng / Có thể tùy chỉnh
Chất lượng cao / Bảo hành một năm
Hình ảnh sản phẩm chỉ mang tính chất tham khảo. Thông số kỹ thuật cuối cùng dựa trên đơn đặt hàng đã được xác nhận.

Mô tả

PRE-XS là đồng hồ áp suất điện tiếp xúc chống cháy nổ, được thiết kế cho môi trường khí nguy hiểm, có khả năng đo áp suất của các chất lỏng và khí ở nhiệt độ dưới 70°C, và kết nối với các thiết bị điện chống cháy nổ để điều khiển tự động, báo động và truyền tín hiệu. Có sẵn kích thước 4″ và 6″ với cấu hình lắp đặt thẳng đứng hoặc lắp phẳng, phạm vi đo từ −76 cmHg đến 1000 kg/cm² với độ chính xác CL 1.6. Được chế tạo từ thép không gỉ 304/316, sản phẩm trang bị tiếp điểm hành động nhanh EC1 (70% bạc, 30% niken, mạ vàng) có khả năng chịu điện áp lên đến 380 V. Với tiêu chuẩn bảo vệ IP65 và chứng nhận Ex d IIC T6 Gb, PRE-XS là lựa chọn lý tưởng cho các nhà máy hóa chất, quá trình lọc dầu, lò hơi, bồn chứa và các ứng dụng dễ cháy hoặc nguy hiểm khác.

Hình ảnh sản phẩm

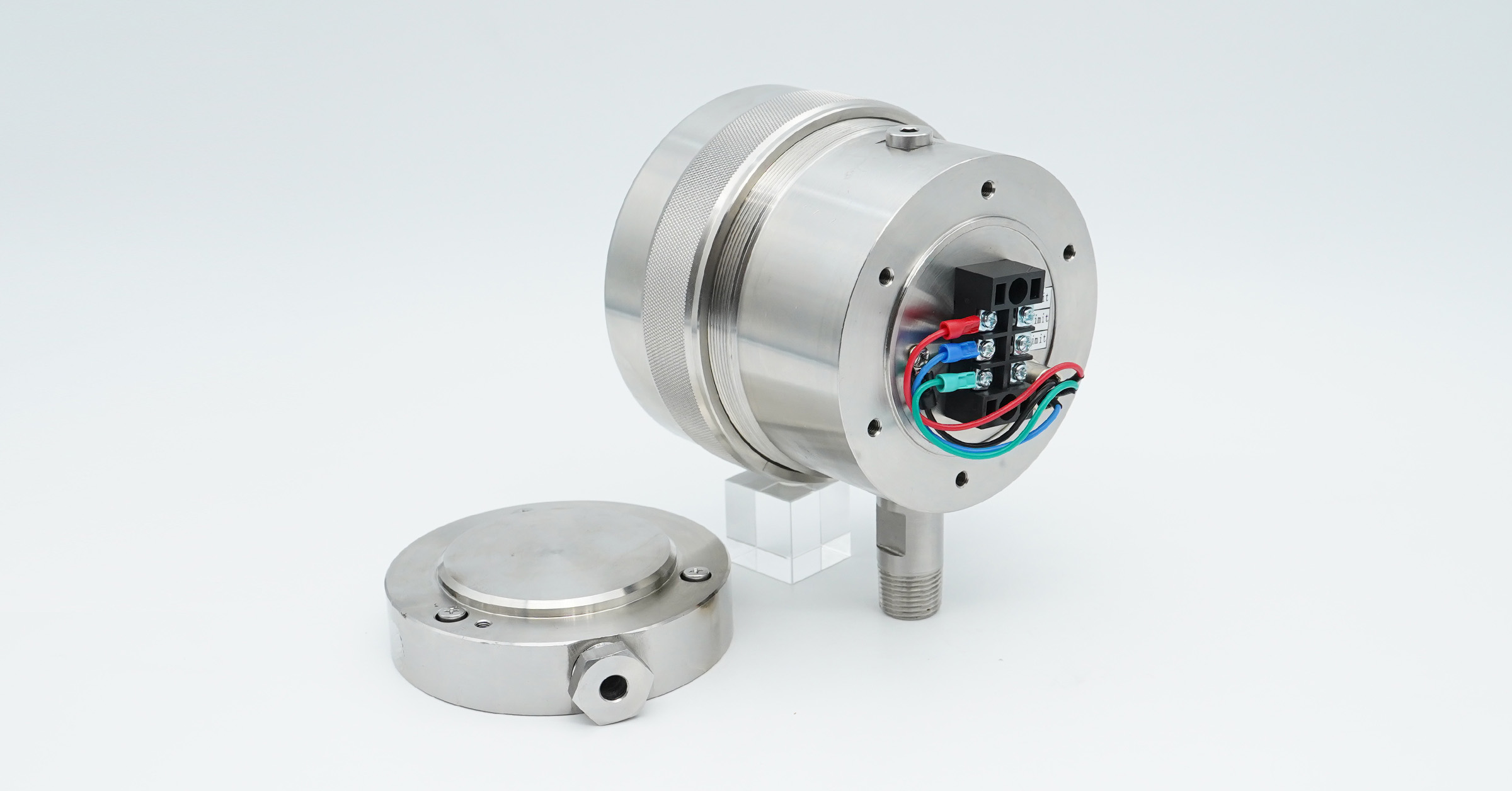

Explosion-proof contact pressure gauge with exposed terminal block — Cảm biến áp suất chống cháy nổ có khối đầu cuối lộ ra ngoài

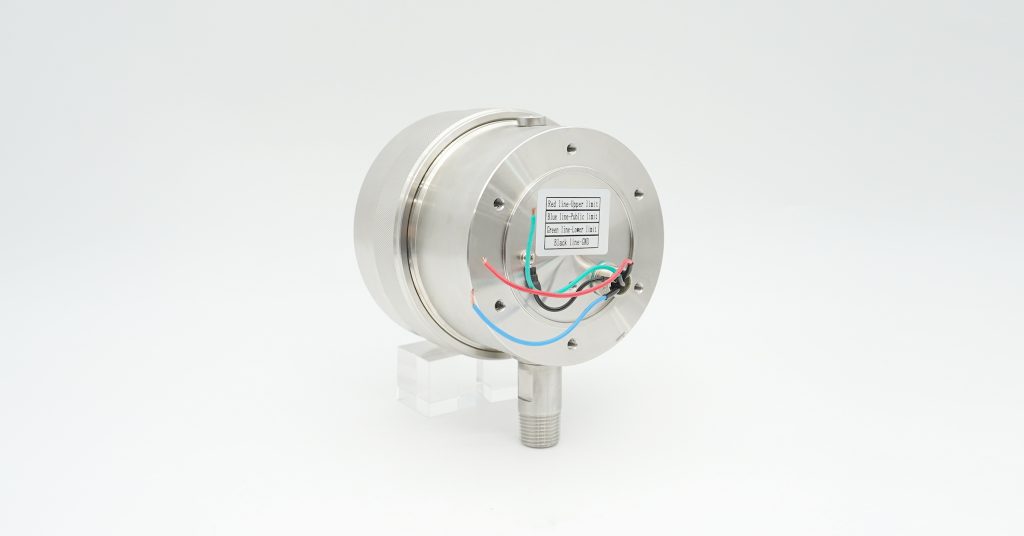

Explosion-proof contact pressure gauge showing wiring label with color-coded instructions — Công tơ áp suất chống cháy nổ có nhãn dây dẫn kèm hướng dẫn mã màu.

Tải xuống

Tiếng Trung phồn thể

SJ_PRE-XS _(ch)_2024_Phiên bản mới

Thông số kỹ thuật

Vị trí kết nối	Gắn dưới, gắn sau, gắn sau có flange
Kết nối điện	Cổng kết nối cáp
Kích thước danh nghĩa	4", 6"
Phạm vi đo	-76 cmHg ... 1000 kg/cm², hoặc các đơn vị tương đương khác của áp suất, chân không hoặc hỗn hợp.
Độ chính xác	CL 1.6
Kết nối quy trình	Thép không gỉ 304, Thép không gỉ 316L 1/4, 3/8, 1/2 PT, G, NPT
Cửa sổ	Kính
Chuyển động	Hợp kim đồng
Ống Bourdon	Thép không gỉ 304, Thép không gỉ 316
Giới hạn áp suất	Ổn định: giá trị toàn thang đo Dao động: 0,9 lần giá trị toàn thang đo
Nhiệt độ môi trường	-20°C ... 70°C
Nhiệt độ trung bình	≤200°C Tối đa (không có) ≤100°C Tối đa (đổ đầy)
Liên hệ	Công tắc tiếp điểm hành động nhanh EC1, loại 70% bằng bạc và 30% bằng niken, mạ vàng.
Thông số kỹ thuật tiếp điểm điện	Điện áp định mức: 380 V (Tối đa) Công suất tiếp xúc: 30 W / 50 VA (Tối đa) Dòng điện khởi động: 1,0 A (Tối đa) Dòng điện tắt: 1,0 A (Tối đa) Dòng điện liên tục: 0,6 (Tối thiểu)
Chống cháy nổ	Ex d IIC T6 Gb
