- Diseño totalmente soldado, sin sellado adicional
- Para medios calientes, peligrosos o tóxicos
- Se utiliza sobre todo en las industrias petrolera, gasística y petroquímica
Conexión roscada, superior metálica, inferior de plástico

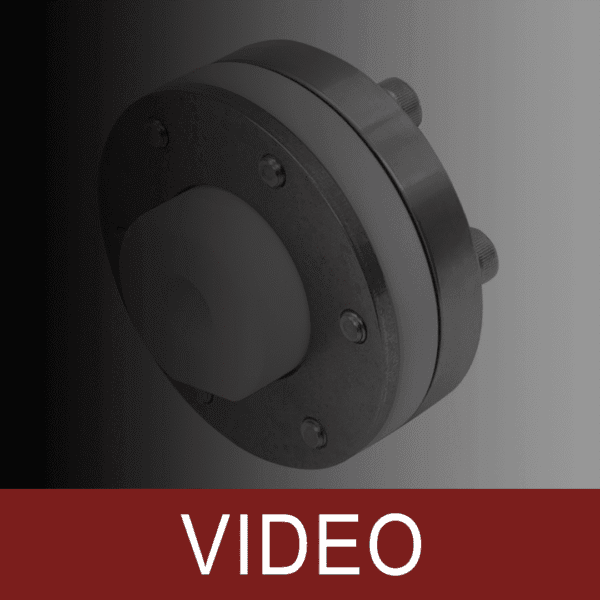

Modelo DIT-USLP
- El cuerpo superior metálico que se conecta al instrumento es hermético y duradero
- Amplia selección de carcasas superiores y conexiones a proceso
- Ideal para procesar fluidos corrosivos u otros medios perjudiciales para el medio ambiente
- Servicio posventa receptivo / Personalizable
- Alta calidad / Un año de garantía
- Las imágenes del producto son solo de referencia. Las especificaciones finales se basan en el pedido confirmado.
Descripción
La junta de diafragma DIT-USLP presenta un cuerpo superior metálico para una conexión fuerte y fiable del instrumento, junto con un cuerpo inferior de plástico resistente a la corrosión para manejar medios químicos agresivos. Esta construcción híbrida mejora la durabilidad, la resistencia química y la seguridad medioambiental, por lo que resulta ideal para fluidos corrosivos o medios de proceso sensibles. Con múltiples opciones de material y tamaño, es compatible con manómetros y transmisores de presión y se utiliza ampliamente en procesos químicos, tratamiento de aguas residuales, sistemas de galvanoplastia, depósitos químicos y líneas de suministro de productos químicos para semiconductores, proporcionando una solución de medición de presión fiable y duradera.
Especificaciones
| Diámetro | 70 mm, 90 mm, 130 mm, 160 mm |
|---|---|
| Conexión a proceso | Macho, hembra, soldadura por encastre 1/4, 3/8, 1/2, 3/4, 1 PT, G, NPT, M |
| Conexión de instrumentos | 1/4, 3/8, 1/2 PT, G, NPT, M |
| Rangos de medición | 70 mm Manómetro: -1 ... 3 bar, 0 ... 2,5 bar a 0 ... 10 bar Transmisor: -1 ... 0.6, 0 ... 0,3 bar a 0 ... 10 bar 90 mm Manómetro: -1 ... 1,5 bar, 0 ... 0,6 bar a 0 ... 10 bar Transmisor: -1 ... 0.6, 0 ... 0,1 bar a 0 ... 10 bar 130 mm Manómetro: -1 ... 0,6 bar, 0 ... 0,25 bar a 0 ... 10 bar Transmisor: -1 ... 0,6 bar, 0 ... 0,1 bar a 0 ... 10 bar 160 mm Manómetro: -0,1 ... 0,1 bar, 0 ... 0,1 bar a 0 ... 10 bar Transmisor: -0,05 ... 0,05 bar a 0 ... 10 bar o todas las demás gamas de vacío equivalentes o combinadas de presión y vacío |
| Material | La parte superior del cuerpo: Acero inox. 304, acero inox. 316, acero inox. 316L, acero bifásico, Hastelloy C276, Tantalio, Monel 400, Titanio, Níquel 200 Parte inferior del cuerpo: PP, PVC, PVDF, PTFE Diafragma: PTFE, Hastelloy C276, Tantalio, Monel 400, Titanio, Níquel 200, Silicona, Viton, 316L+PTFE, 316L+revestimiento de PTFE |
| Temperatura del fluido | 0℃ ... 60℃ (PVC), 0℃ ... 80℃ (PP), -40℃ ... 120℃ (PVDF), -200℃ ... 240℃ (PTFE) |
| Otros | Soldado con instrumento |
Imágenes del producto
