Termómetro de expansión, contacto de aviso/alarma y capilar

Modelo MTR.S-E
  • Puede medir los dispositivos de temperatura con contactos eléctricos
  • La longitud del capilar puede ajustarse a voluntad para la observación a distancia
  • Si no necesita la función de contacto, consulte MTR.S
  • Servicio posventa receptivo / Personalizable
  • Alta calidad / Un año de garantía
  • Las imágenes del producto son solo de referencia. Las especificaciones finales se basan en el pedido confirmado.
Solicitar presupuesto

Descripción

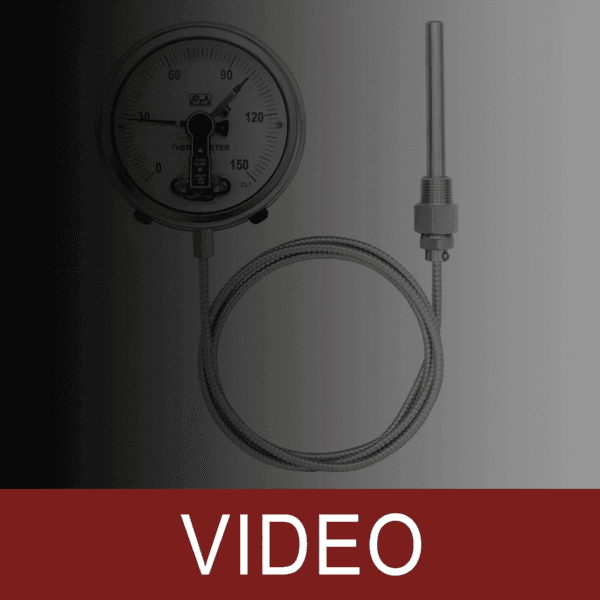

El MTR.S-E es un termómetro de expansión capilar equipado con contactos de conmutación de aviso/alarma, diseñado para aplicaciones industriales que requieren tanto indicación de temperatura como salida de señal. Su longitud capilar ajustable permite la lectura a distancia separando la pantalla del punto de medición. Fabricado en acero inoxidable y con un rango de temperatura de hasta 700 °C, el MTR.S-E admite contactos de conmutación simples o dobles para fines de alarma o control. Se utiliza ampliamente en equipos de proceso, sistemas de calefacción, plantas químicas y aplicaciones relacionadas con la energía.

Especificaciones

Ubicación de la conexiónMontaje inferior con brida de montaje en superficie, montaje inferior con soporte de montaje en superficie (3 orificios), montaje posterior con brida de montaje en panel, montaje posterior con abrazadera en U
Diámetro nominal3", 4", 6"
Rangos de medición-50℃ ... 700℃
PrecisiónCL 1.0
Conexión a procesoACERO INOXIDABLE 304, ACERO INOXIDABLE 316
1/4, 3/8, 1/2, 3/4
PT, G, NPT, M
Diseños de conexiónTuerca de racor y racor suelto, rosca macho, vástago liso, racor de compresión (deslizante sobre el vástago), tuerca macho, tuerca de racor, tapa sanitaria, brida sobre el vástago
Tapa sanitaria1", 1 1/2", 2", 2 1/2", 3", 4"
VástagoACERO INOXIDABLE 304, ACERO INOXIDABLE 316
Longitud: superior a 50 mm (sin rosca) puede personalizarse
Diámetro: 6,35, 8, 9,5, 10, 12 mm
CapilarRevestimiento: acero inoxidable 304, PVC, sin
Longitud: 0,2 M ... 20 M
Caja/Anillo304 SS
VisorVidrio, acrílico
EsferaAleación de aluminio
Escala negra sobre blanco
AgujaAleación de aluminio negro
Llenado de la cajaSin, glicerina, aceite de silicona
Temperatura ambiente-20℃ ... 70℃
Contacto del interruptorTipo: Conector banana, salida de cable posterior, toma de cable
Funciones: Contacto simple N.A., contacto simple N.C., contactos dobles N.A. + N.C.
Versión: Contacto Reed
Pomo de ajuste: Ninguno, pomo de plástico con ventana acrílica, pomo metálico con ventana de cristal
Especificaciones de los contactos eléctricosTensión nominal de funcionamiento: 250 V (máx.)
Potencia de conmutación máx.: 30 W ~ 50 VA (máx.)
Corriente de conexión: 1,0 A (máx.)
Corriente de desconexión: 1,0 A (máx.)
Corriente continua: 0,6 A (máx.)
Accesorios (opción)Termopozo, puntero de arrastre, espaciador, cable con salida de señal PT100
Grado de protección IPIP65

Imágenes del producto

Thermometer with capillary instrument
Termómetro con instrumento capilar
Thermometer with contact switch,drag pointer and zero set
Termómetro con interruptor de contacto, puntero de arrastre y puesta a cero
4" Contact Gas Actuated Thermometer with U-Clamp, Back Terminal Connection
Termómetro de contacto accionado por gas 4" con abrazadera en U y conexión de terminal posterior.
4" Gas Actuated Thermometer, Double-Bend Plain Stem
Termómetro accionado por gas 4", vástago liso de doble curvatura.
4" Gas Actuated Thermometer, Flush Mount with Back Flange, 375mm Stem
Termómetro accionado por gas 4", de montaje empotrado con brida trasera, vástago 375mm
4" Gas Actuated Thermometer, Back Flange for Flush Mount, 375mm Plain Stem
Termómetro accionado por gas 4", brida trasera para montaje empotrado, vástago liso 375mm
4" Contact Gas Actuated Thermometer, Flush Mount with U-Clamp & Back Flange, Stem with Adjustable Union
Termómetro de contacto accionado por gas 4", montaje empotrado con abrazadera en U y brida trasera, vástago con unión ajustable.
4" Gas Actuated Thermometer, Back Bracket with 4-Hole Mount, Custom Stem with Compression Fitting
Termómetro accionado por gas 4", soporte trasero con montaje de 4 orificios, vástago personalizado con conexión de compresión.
