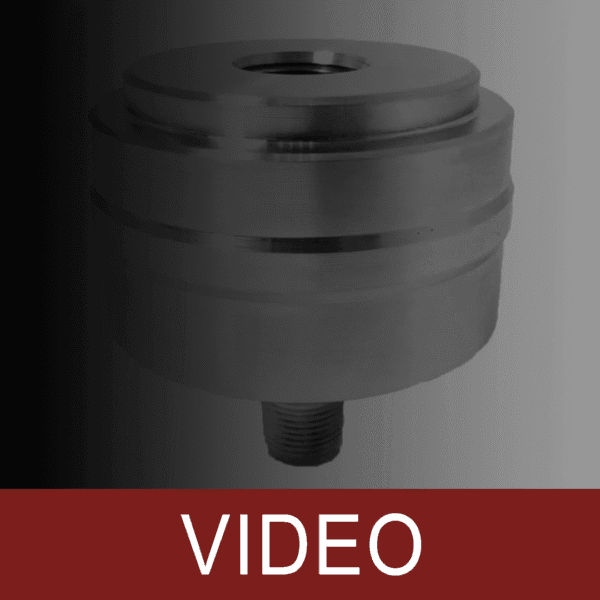

SJ Gauge welded diaphragm seal for high-pressure measurement

Koneksi Berulir, Tekanan Tinggi

Model: DIT-H
  • Direkomendasikan untuk aplikasi tekanan tinggi
  • Untuk pengukuran media korosif, kental, atau limbah
  • Ideal untuk petrokimia, teknologi air limbah, dll.
  • Layanan purna jual yang responsif / Dapat disesuaikan
  • Kualitas tinggi / Garansi satu tahun
  • Gambar produk hanya sebagai referensi. Spesifikasi akhir berdasarkan pesanan yang telah dikonfirmasi.
Minta Penawaran

Deskripsi

Segel Diafragma Tekanan Tinggi DIT-H dirancang untuk aplikasi tekanan ekstrem dan memberikan pengukuran yang andal untuk media yang korosif, kental, atau sarat partikel. Ini banyak digunakan di pabrik petrokimia, sistem pipa, teknologi air limbah, dan lingkungan industri yang menuntut lainnya. Tersedia dalam desain yang dilas dan disekrup, alat ini memberikan ketahanan tekanan dan perlindungan korosi yang unggul, melindungi pengukur tekanan dan pemancar bahkan dalam kondisi 10-600 bar. Dengan berbagai pilihan material dan koneksi berulir, produk ini menawarkan solusi yang dapat disesuaikan dan tahan lama untuk pengukuran tekanan yang aman dan akurat dalam proses bertekanan tinggi.

Gambar Produk

High-pressure Diaphragm Seal with WIKA 990.10 Substituted Gauge
Segel Diafragma bertekanan tinggi dengan Pengukur Pengganti WIKA 990.10
Pressure Gauge with alternative WIKA 990.10 High-pressure Diaphragm Seal
Pengukur Tekanan dengan alternatif WIKA 990.10 Segel Diafragma tekanan tinggi
This 62mm direct-mount diaphragm gauge features bolted stainless steel for corrosive media protection.
Pengukur diafragma pemasangan langsung 62mm ini memiliki fitur baja tahan karat yang dibaut untuk perlindungan media korosif.
This 62mm direct-mount diaphragm gauge features all-welded stainless steel for corrosive media protection.
Pengukur diafragma pemasangan langsung 62mm ini dilengkapi dengan baja tahan karat yang dilas untuk perlindungan media korosif.

Unduhan

Bahasa Inggris

SJ-Gauge-DIT-H-diafragma-seal-datasheet-en

Bahasa Mandarin Tradisional

SJ-Gauge-DIT-H-diafragma-seal-datasheet-zh-tw

Spesifikasi

JenisDilas, disekrup
Diameter62、70、95 mm
Koneksi proses
  • Pria, wanita
  • 1/4, 3/8, 1/2
  • PT, G, NPT, M
Koneksi instrumen
  • 1/4, 3/8, 1/2
  • PT, G, NPT, M
Rentang skala
  • 62 mm
  • Pengukur Tekanan: 0 ... 200 bar hingga 0 ... 600 bar
  • 70 mm
  • Pengukur Tekanan: 0 ... 10 bar hingga 0 ... 600 bar
  • Pemancar: 0 ... 10 bar hingga 0 ... 600 bar
  • , atau satuan tekanan, vakum, atau senyawa lain yang setara
Bahan (dilas)
  • Tubuh:
  • 304 SS, 316 SS, 316L SS, Baja Fase Ganda, Hastelloy C276, Tantalum, Monel 400, Titanium, Nikel 200
  • Diafragma:
  • 316L SS, Hastelloy C276, Tantalum, Monel 400, Titanium, Nikel 200
Bahan (kacau)
  • Tubuh bagian atas:
  • 304 SS, 316 SS, 316L SS, Baja Fase Ganda, Hastelloy C276, Tantalum, Monel 400, Titanium, Nikel 200
  • Tubuh bagian bawah:
  • 304 SS, 316 SS, 316L SS, Baja Fase Ganda, Hastelloy C276, Tantalum, Monel 400, Titanium, Nikel 200
  • Diafragma:
  • 316L SS, PTFE, Hastelloy C276, Tantalum, Monel 400, Titanium, Nikel 200, Silikon, Viton, 316L + PTFE, Lapisan 316L + PTFE
Suhu sedang0°C ... 80°C, 81°C ... 200°C, 201°C ... 400°C
LainnyaDilas dengan instrumen, port flush
