- パイプライン接続のニーズと精度を満たすため、より低い圧力レンジの測定が可能
- フランジダイアフラムシール - “I ”セクションタイプがスペース不足のため使用できない場合の代替品
- バイオガス、石油、ガス破砕、バイオディーゼルなど、厳しい作業環境に対応
延長ダイアフラム式フランジ接続
モデルDIF-E
- ダイアフラムシールの上部ボディ、拡張ダイアフラム、接液部は、同一または異なる材質で作ることができる。
- 別の方法として、ダイアフラムと拡張ダイアフラムをコーティングすることもできる。
- 厚い壁や隔離されたタンクやパイプラインのような、汚染され、固化し、高温または高粘性の媒体に使用されます。
- アフターサービス / カスタマイズ可能
- 高品質・1年保証
- 製品画像は参考です。最終仕様は、ご注文確定時の仕様に基づきます。
説明

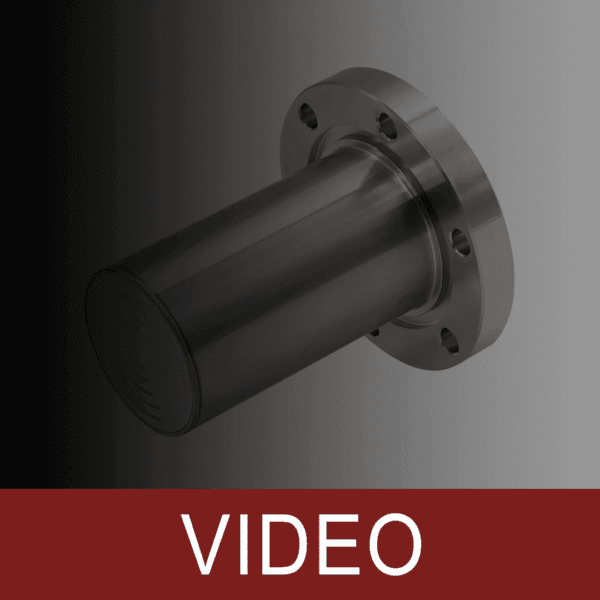

DIF-E延長ダイヤフラム式ダイヤフラムシールは、汚染性、固化性、高温、高粘度の媒体を扱う用途向けです。延長部を断熱材や厚肉タンク・配管の内側まで挿入することで、安定した圧力伝達を実現します。上部本体、接液部、ダイヤフラムには用途に応じて同一または異なる材質を選択でき、PTFEまたはPFAコーティングにも対応します。化学・石油化学プロセスなど、腐食性媒体を扱う厳しい環境で使用できます。
仕様
| プロセス接続のタイプ | ANSI/ASME B16.5、JIS、DIN 2527 |
|---|---|
| 公称直径 | 1 1/2", 2", 3", 4" |
| 機器接続 | 1/4, 3/8, 1/2 PT、G、NPT、M |
| 測定レンジ | 圧力計： 1 1/2":0 ...4 bar ～ 0 ...40 bar 2":-1 ... 3 bar、0 ...2.5 bar ～ 0 ...40 bar 3", 4":-1...1.5バール、0...0.6バール～0...40 bar トランスミッタ： 1 1/2"：0 ...0.25 bar ～ 0 ...40 bar 2"：-1 ... 0.6 bar、0 ...0.25 bar ～ 0 ...40 bar 3"、4":-1...0.6バール、0...0.1 bar ～ 0 ...40 bar またはその他すべての同等の真空または圧力と真空を組み合わせたレンジ |
| 素材 | 本体：304SS、316SS、316L SS、二相鋼、ハステロイC276、タンタル、チタン、モネル400、ニッケル200 ダイヤフラム316L SS、ハステロイC276、チタン、タンタル、モネル400、ニッケル200 |
| 測定流体温度 | 0℃ ...80℃, 81℃ ... 200℃, 201℃ ...400℃ |
| その他 | 器具、コーティング（PTFEまたはPFA）、ハンドリングチューブ付きキャピラリー、冷却エレメントとの溶接 |
