SJ Gauge pressure gauge with IDF standard sanitary diaphragm connection

عازل غشائي صحي وفق معيار IDF

الموديل: DIS-IDF
  • وصلات المشبك سريعة وسهلة الفتح للتنظيف واستبدال مانع التسرب
  • يمكن تحديد صامولة الوصلة المخددة واقتران الخيط
  • مناسب للتعقيم المكاني (SIP) والتنظيف المكاني (CIP)
  • خدمة ما بعد البيع سريعة الاستجابة / قابلة للتخصيص
  • جودة عالية / ضمان لمدة سنة واحدة
  • الصور المعروضة للمنتج هي لأغراض التوضيح فقط. المواصفات النهائية تعتمد على الطلب المؤكد.
طلب عرض أسعار

الوصف

إن DIS-IDF عبارة عن مانع تسرب غشائي صحي مصمم وفقًا لمعايير IDF، ويتميز بوصلة مشبك سريع التحرير تسمح بسرعة التفكيك والتنظيف واستبدال الحشية. يوفر خيارات لصواميل الوصلة المحززة والوصلات الملولبة، وهو متوافق تمامًا مع عمليات التنظيف المكاني والتنظيف المكاني (CIP) مما يجعله مثاليًا لتطبيقات الألبان والمشروبات والأغذية والأدوية. متوفر بأحجام تتراوح من 1.5 بوصة إلى 4 بوصة، ويدعم نطاقات الضغط من التفريغ حتى 40 بار. تشتمل المواد المبللة على الفولاذ المقاوم للصدأ 304/316L، وهاستيلوي C276، والتنتالوم، والتيتانيوم، ومونيل 400، ونيكل 200، مع درجات حرارة تشغيل تصل إلى 400 درجة مئوية. يمكن إقران DIS-IDF مع مقاييس الضغط أو أجهزة الإرسال لقياس العملية الصحية.

صور المنتج

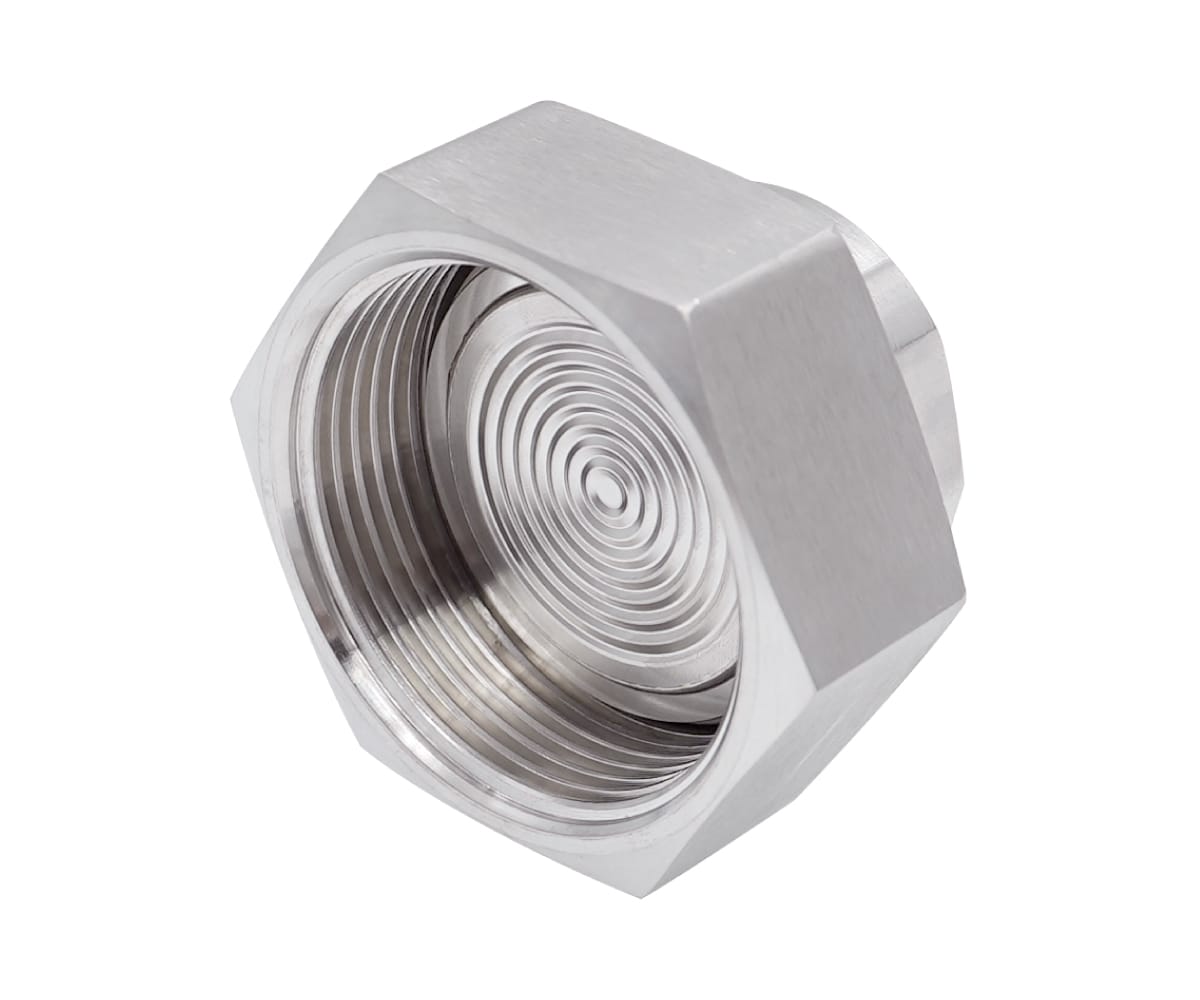

DIS-IDF | Sanitary Diaphragm Seals, IDF Standard
DIS-IDF | أختام الحجاب الحاجز الصحي، معيار الاتحاد الدولي للحجاب الحاجز

التنزيلات

اللغة الإنجليزية

SJ-GJ-Gauge-DIS-IDF-Diaphragm-seal-seal-datasheet-en

الصينية التقليدية

SJ-GJ-Gauge-DIS-IDF-Diaphragm-seal-seal-datasheet-ch

المواصفات

نطاقات القياس
  • مقياس الضغط:
  • 1.5": -1 ... 5 بار، من 0 .... 6 بار إلى 0 .... 40 بار
  • 2"、2.5": -1 ... 3 بار، 0 .... 4 بار إلى 0 .... 25 بار
  • 3"、4": -1 ... 1.5 بار، من 0 .... 1.6 بار إلى 0 .... 16 بار
  • جهاز الإرسال:
  • 1.5": من -1 ... 0 بار، 0 .... 0.3 بار إلى 0 .... 40 بار
  • 2"、2.5": -1 ... 0.6 بار، 0 .... 0.1 بار إلى 0 .... 25 بار
  • 3"、4": -1 ... 0.6 بار، 0 .... 0.1 بار إلى 0 .... 16 بار
  • متوفر في جميع نطاقات التفريغ المكافئ أو الضغط/التفريغ المركب.
اتصال العملية
  • أنثى، ذكر
  • 1.5", 2", 2.5", 3", 4"
توصيل الأداة
  • 1/4, 3/8, 1/2
  • PT، G، NPT، M
المواد
  • الجسم:
  • 304 SS، 316L SS، Hastelloy C276، Tantalum، Titanium، Monel 400، Nickel 200
  • الحجاب الحاجز:
  • 316L SS، هاستيلوي C276، التنتالوم، التيتانيوم، مونيل 400، نيكل 200
درجة حرارة متوسطة0℃ ... 80℃, 81℃ ... 200℃, 201℃ ... 400℃
أخرىملحومة بأداة أو طلاء (PTFE أو PFA)
