SJ Gauge diaphragm seal with threaded process connection

عازل غشائي بوصلة لولبية وغشاء قابل للفك

الموديل: DIT-S
  • مناسب لقياس الوسائط المتآكلة أو البلورية
  • يمكن فك الغشاء لتنظيفه عند تراكم المائع أو انسداد الممر
  • تستخدم في الغالب في المعالجة الكيميائية والصناعات الدوائية
  • خدمة ما بعد البيع سريعة الاستجابة / قابلة للتخصيص
  • جودة عالية / ضمان لمدة سنة واحدة
  • الصور المعروضة للمنتج هي لأغراض التوضيح فقط. المواصفات النهائية تعتمد على الطلب المؤكد.
طلب عرض أسعار

الوصف

صُمم مانع التسرب الغشائي الملولب DIT-S لقياس الوسائط المتآكلة أو المتبلورة أو المحملة بالجسيمات. يسمح غشاءه القابل للإزالة بالتنظيف السريع عند انسداده، مما يجعله مثاليًا للمعالجة الكيميائية والمعدات الصيدلانية وخطوط الأنابيب التي تحمل سوائل لزجة أو تحتوي على مواد صلبة. متوفرة بأحجام تتراوح من 70 إلى 160 مم مع وصلات ملولبة من الذكور والإناث والصواميل الملولبة، ويمكن تصنيعها من الفولاذ المقاوم للصدأ 304/316L، والهاستيلوي والتيتانيوم والتنتالوم والمونيل وغيرها من المواد المقاومة للتآكل. متوافق مع كل من مقاييس الضغط وأجهزة الإرسال، يعد DIT-S حلاً متينًا وسهل الصيانة للتطبيقات الصناعية الصعبة.

صور المنتج

Pressure Gauge with screwed diaphragm seal
مقياس ضغط مع مانع تسرب غشاء ملولب

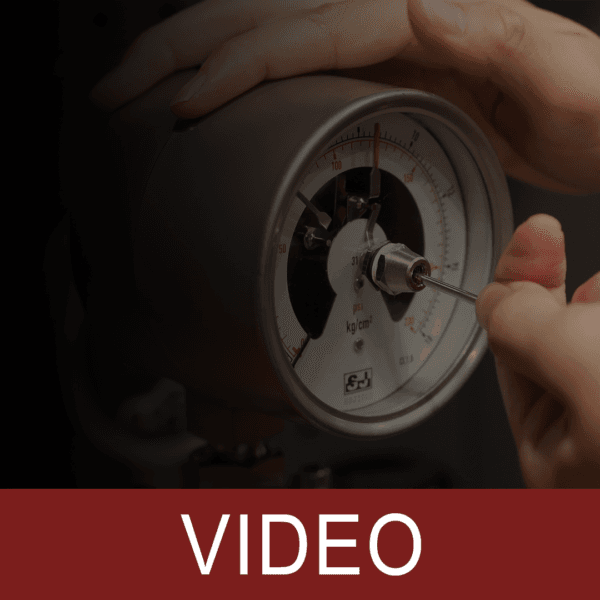

Screwed Diaphragm Seal with Switch Contact Pressure Gauge
مانع تسرب غشاء ملولب مع مقياس ضغط التلامس التبديلي
97mm Screwed Diaphragm Seal Pressure Gauge with Pressure Snubber
مقياس ضغط مانع التسرب الغشائي الملولب مقاس 97 مم مع جهاز امتصاص الضغط

التنزيلات

اللغة الإنجليزية

SJ-Gauge-DIT-S-diaphragm-seal-seal-datasheet-en

الصينية التقليدية

SJ-Gauge-DIT-S-Diaphragm-seal-seal-Datasheet-zh-tw

المواصفات

القطر70 ملم، 90 ملم، 97 ملم، 130 ملم، 160 ملم
اتصال العملية
  • ذكر، أنثى، صامولة اتحاد وصامولة اتحاد وصامولة ملولبة مفكوكة
  • 1/4, 3/8, 1/2, 3/4, 1
  • PT، G، NPT، M
توصيل الأداة
  • 1/4、3/8、1/2
  • PT، G، NPT، M
نطاقات المقياس
  • 70 مم
  • مقياس الضغط: -1....5 بار، 0 .... من 4 بار إلى 0 .... 60 بار
  • جهاز الإرسال: -1....0.6 بار، 0 ... 0.25 بار إلى 0 .... 60 بار
  • 90 مم
  • مقياس الضغط: -1 ... 3 بار، 0 ... 2.5 بار إلى 0 .... 60 بار
  • جهاز الإرسال: 0 ... 0.01 بار إلى -1 ... 60 بار
  • 97 مم
  • مقياس الضغط: -1 ... 60 بار
  • 130 مم
  • مقياس الضغط: -1...1.5 بار، 0 .... 0.6 بار إلى 0 ..... 40 بار
  • جهاز الإرسال: -1....0.6 بار، 0 ... 0.1 بار إلى 0 .... 40 بار
  • 160 مم
  • مقياس الضغط: -1 ... 0.6 بار، 0 .... 0.6 بار إلى 0....25 بار
  • جهاز الإرسال: -0.05 ... 0.05 بار، 0 ... بار. 25 بار
  • أو جميع نطاقات التفريغ المكافئة الأخرى أو نطاقات الضغط والتفريغ معًا
المواد
  • الجزء العلوي من الجسم:
  • 304 SS، 316 SS، 316L SS، 316L SS، فولاذ ثنائي الطور، هاستيلوي C276، تيتانيوم، تانتالوم، مونيل 400، نيكل 200
  • الجزء السفلي من الجسم:
  • 304 SS، 316 SS، 316L SS، 316L SS، فولاذ ثنائي الطور، هاستيلوي C276، تيتانيوم، تانتالوم، مونيل 400، نيكل 200
  • الحجاب الحاجز:
  • 316L SS، PTFE، Hastelloy C276، Tantalum، Titanium، Monel 400، Nickel 200، Silicone، Viton، 316L+PTFE، 316L+PTFE طلاء
درجة حرارة متوسطة0 درجة مئوية ... 80 درجة مئوية، 81 درجة مئوية ... 200 درجة مئوية، 201 درجة مئوية ... 400°C
أخرىملحومة بأداة، ومنفذ تدفق، وطلاء، وبطانة
