SJ Gauge pressure gauge with metal-plastic stub pipe diaphragm seal

Conexión embridada con tubo de derivación, superior metálica, inferior de plástico

Modelo DIFF-USLP
  • Asiento superior y diafragma agrandados para mejorar la precisión y cumplir los requisitos de las conexiones de tuberías.
  • El material del diafragma o doble diafragma puede ser diferente del cuerpo principal
  • Ideal para industrias como la galvanoplastia, el procesamiento químico y petroquímico, etc.
  • Servicio posventa receptivo / Personalizable
  • Alta calidad / Un año de garantía
  • Las imágenes del producto son solo de referencia. Las especificaciones finales se basan en el pedido confirmado.
Solicitar presupuesto

Descripción

La junta de diafragma DIF-USLP presenta un cuerpo superior metálico combinado con una cámara inferior de plástico, lo que la hace ideal para medios corrosivos o contaminados en aplicaciones de procesamiento químico, galvanoplastia y petroquímica. La sección superior está disponible en acero inoxidable, Hastelloy C276, titanio, tantalio y otras aleaciones de alto rendimiento, mientras que la sección inferior ofrece PP, PVC, PVDF o PTFE para una excelente resistencia a la corrosión y un peso reducido. Su asiento superior y diafragma agrandados mejoran la precisión de la transmisión de presión y garantizan la compatibilidad con diversas normas de tuberías. Compatible con manómetros y transmisores de presión, la DIF-USLP admite varios tamaños de diafragma (70-160 mm) y normas internacionales de bridas (ANSI, JIS, DIN). Es especialmente adecuada para soluciones ácidas/alcalinas, tratamiento de aguas residuales, líquidos de revestimiento y productos químicos agresivos, con construcción soldada opcional y revestimiento de PTFE/PFA para facilitar el mantenimiento y prolongar la durabilidad.

Imágenes del producto

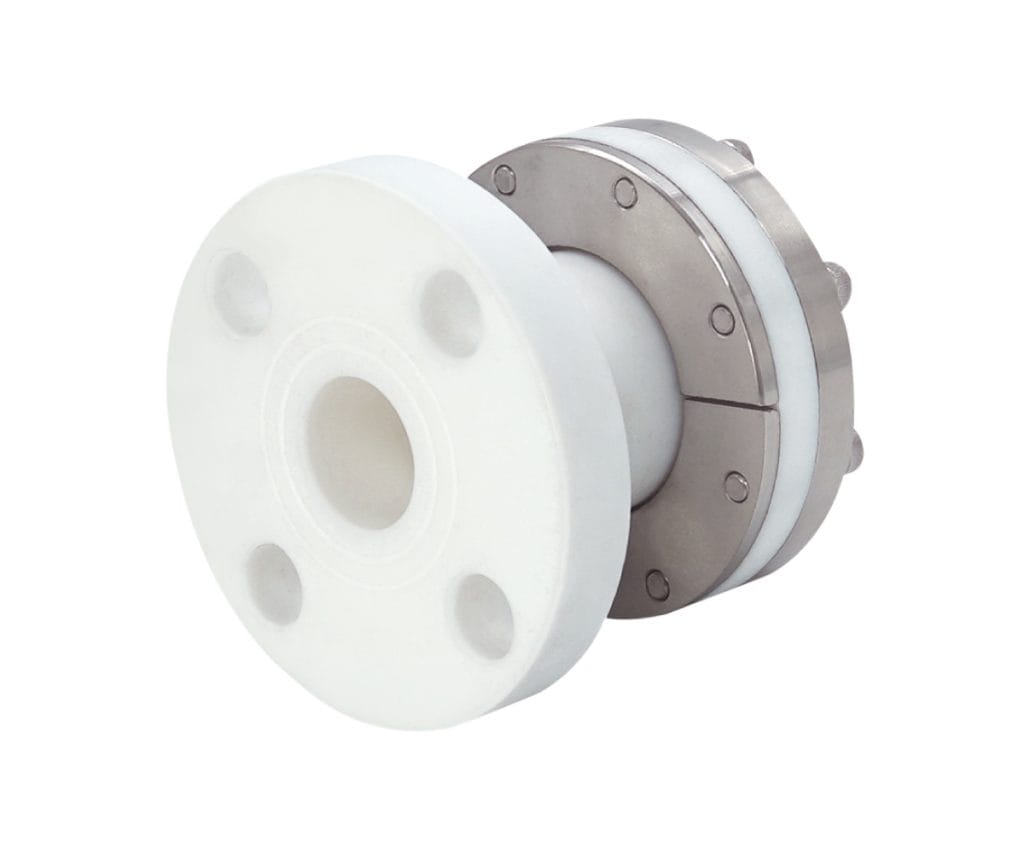

DIFF-USLP | Flanged Connection with Stub Pipe, Upper Metal, Lower Plastic
DIFF-USLP | Conexión bridada con tubo de conexión, parte superior metálica, parte inferior plástica

Descargas

Inglés

SJ_DIFF-USLP_cc_(es)_sello_plástico_metálico

Chino tradicional

SJ_DIFF-USLP_cc_(ch)_sello_plástico_metálico

Especificaciones

Tipo de conexión a procesoANSI/ASME B16.5, JIS, DIN 2527
Diámetro nominal1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
Diámetro del diafragma90 mm, 130 mm, 160 mm
Conexión de instrumentos
  • 1/4", 3/8", 1/2"
  • PT, G, NPT, M
Rangos de medición
  • 90 mm
  • Manómetro: -1 ... 1,5 bar, 0 ... 0,6 bar a 0 ... 10 bar
  • Transmisor: -1 ... 0,6 bar, 0 ... 0,1 bar a 0 ... 10 bar
  • 130 mm
  • Manómetro: -1 ... 0,6 bar, 0 ... 0,25 bar a 0 ... 10 bar
  • Transmisor: -1 ... 0,6 bar, 0 ... 0,1 bar a 0 ... 10 bar
  • 160 mm
  • Manómetro: -0.1 ... 0.1, 0 ... 0,1 bar a 0 ... 10 bar
  • Transmisor: -0,05 ... 0,05 bar a 0 ... 10 bar
  • o todas las demás gamas de vacío equivalentes o combinadas de presión y vacío
Material
  • La parte superior del cuerpo:
  • Acero inoxidable 304, Acero inoxidable 316, Acero inoxidable 316L, Acero bifásico, Hastelloy C276, Tántalo, Titanio, Monel 400, Níquel 200
  • Parte inferior del cuerpo:
  • PP, PVC, PVDF, PTFE
  • Diafragma:
  • PTFE, Hastelloy C276, Titanio, Tántalo, Monel 400, Níquel 200, Silicona, Vitón, 316L+PTFE, 316L+PTFE Revestimiento
Temperatura del fluido0℃ ... 60℃ (PVC), 0℃ ... 80℃ (PP), -40℃ ... 120℃ (PVDF), -200℃ ...240℃ (PTFE)
Llenado de la cajaPFPE, aceite de silicona
OtrosSoldado con instrumento, revestimiento (PTFE o PFA)
