SJ Gauge sanitary diaphragm seal for hygienic pressure instruments

Juntas de diafragma sanitarias, Diafragma Tri-clamp

Modelo DIS-C
  • Conexión de pinza, fácil de limpiar y montar
  • Utilizado en las industrias alimentaria, de bebidas, farmacéutica y biológica
  • Servicio posventa receptivo / Personalizable
  • Alta calidad / Un año de garantía
  • Las imágenes del producto son solo de referencia. Las especificaciones finales se basan en el pedido confirmado.
Solicitar presupuesto

Descripción

La DIS-C es una junta de diafragma sanitaria Tri-Clamp diseñada para aplicaciones higiénicas, con una conexión de abrazadera rápida para facilitar la limpieza, la instalación y el mantenimiento. Se utiliza ampliamente en las industrias alimentaria, de bebidas, farmacéutica y biotecnológica. Disponible en tamaños de 1,5″ a 4″, puede emparejarse con manómetros o transmisores de presión. Tanto el cuerpo como el diafragma ofrecen varias opciones de materiales, como acero inoxidable 304/316L, Hastelloy C276, tantalio, titanio, Monel 400 y níquel 200. Adecuado para temperaturas de medios de proceso de 0 a 400 °C, también ofrece abrazaderas, juntas, casquillos y revestimiento de PTFE/PFA opcionales, lo que lo hace ideal para la medición de presión en tuberías sanitarias.

Imágenes del producto

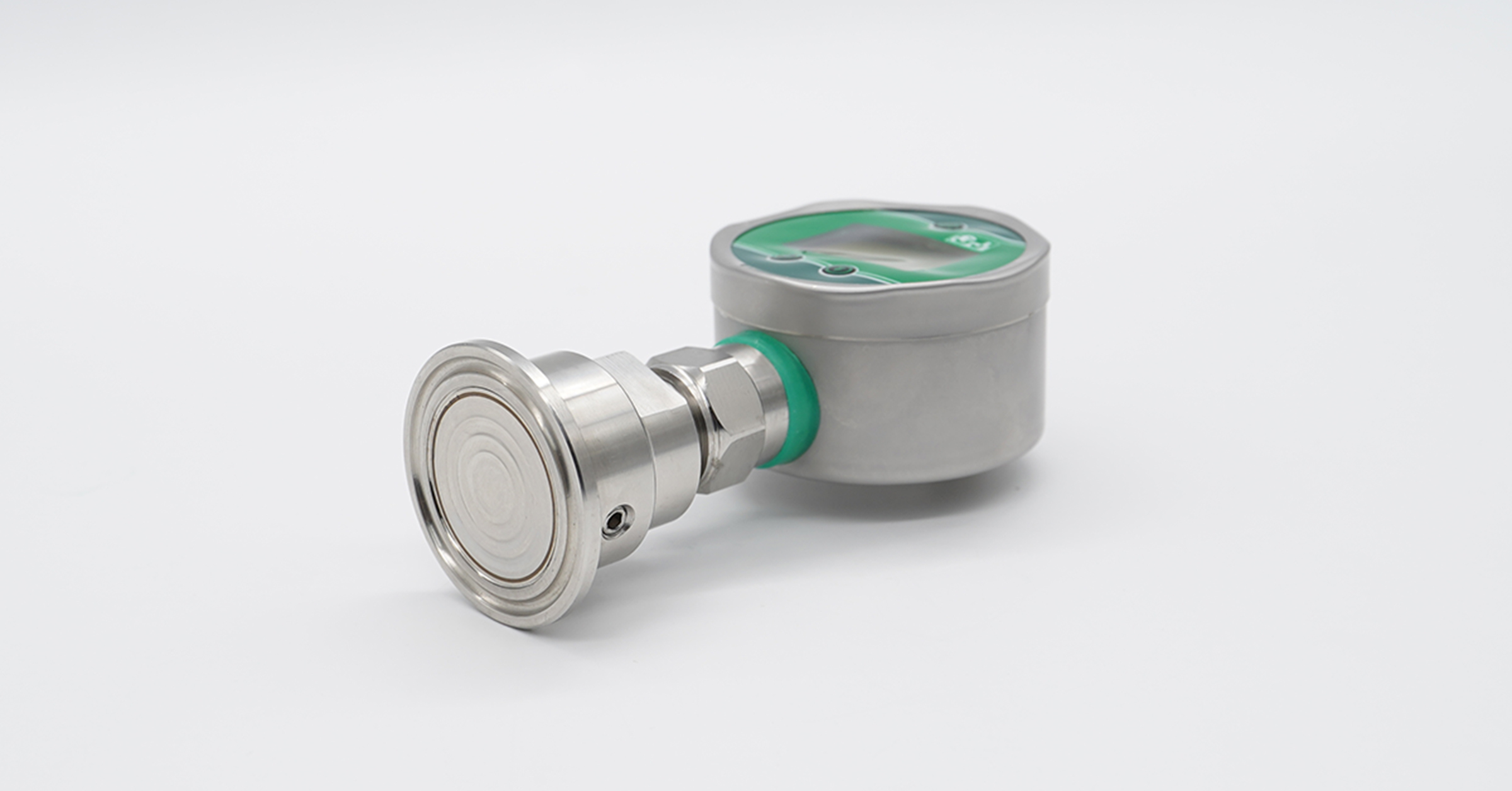

Digital pressure gauge with tri-clamp diaphragm seal
Manómetro digital con junta de membrana de tres abrazaderas

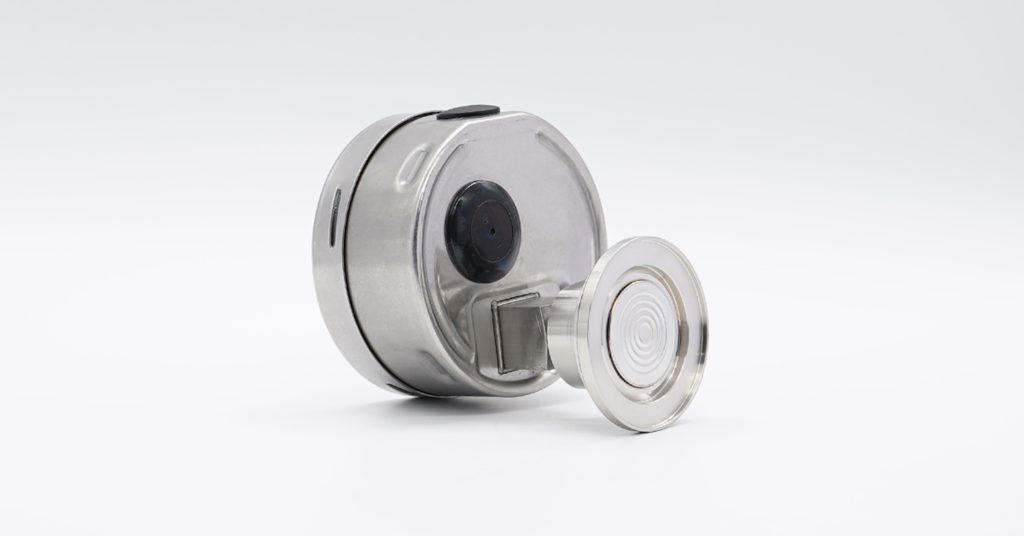

Hygienic clamp connection diaphragm seal per DIN32676
Junta de membrana de conexión por abrazadera higiénica según DIN32676
Pressure gauge assembled with diaphragm seal for hygienic process applications
Manómetro montado con junta de membrana para aplicaciones de proceso higiénicas

Descargas

Inglés

SJ-Gauge-DIS-C-diaphragm-seals-datasheet-es

Chino tradicional

SJ-Gauge-DIS-C-diaphragm-seals-datasheet-ch

Especificaciones

Rangos de medición
  • Manómetro:
  • 1.5": -1 ... 5 bar, 0 ... 4 bar a 0 ... 25 bar
  • 2", 2.5": -1 ... 3 bar, 0 ... 2,5 bar a 0 ... 16 bar
  • 3", 4": -1 ... 1,5 bar, 0 ... 1,6 bar a 0 ... 16 bar
  • Transmisor:
  • 1.5": -1 ... 0 bar, 0 ... 0,3 bar a 0 ... 25 bar
  • 2", 2.5", 3", 4": -1 ... 0,6 bar, 0 ... 0,1 a 0 ... 16 bar
  • Disponible en todas las gamas de vacío equivalente o presión/vacío compuesto.
Conexión a proceso1.5", 2", 2.5", 3", 4"
Conexión de instrumentos
  • 1/4, 3/8, 1/2
  • PT, G, NPT, M
Material
  • Cuerpo:
  • Acero inox. 304, acero inox. 316L, Hastelloy C276, tántalo, titanio, Monel 400, níquel 200
  • Diafragma:
  • Acero inoxidable 316L, Hastelloy C276, Tantalio, Titanio, Monel 400, Níquel 200
Temperatura del fluido0℃ ... 80℃, 81℃ ... 200℃, 201℃ ... 400℃
Accesorios (opciones)Abrazadera, junta, casquillo
OtrosSoldado con instrumento, revestimiento (PTFE o PFA)
