Sambungan proses manometer umumnya menggunakan ulir NPT, G/BSPP, atau ulir yang di pasar sering disebut PT. Meskipun tampak hampir sama, sambungan tersebut dapat berbeda dalam ketirusan, profil ulir, pitch, dan lokasi penyegelan.
Pemilihan ulir yang salah dapat menyebabkan sambungan tidak dapat dikencangkan dengan benar, merusak ulir, atau menimbulkan kebocoran. Panduan ini membandingkan tiga kelompok ulir umum dan menjelaskan hal yang perlu dipastikan sebelum memesan manometer pengganti.
Perbandingan Singkat Ulir NPT, PT, dan G
| Jenis ulir | Profil ulir | Metode penyegelan umum | Poin pemilihan |
|---|---|---|---|
| NPT | Ulir pipa tirus | Gunakan sealant ulir yang kompatibel atau pita PTFE pada ulir | Umum pada peralatan berstandar Amerika Utara |
| G / BSPP | Ulir pipa paralel | Penyegelan dengan washer, bonded seal, atau O-ring pada permukaan sambungan | Umum pada peralatan di Asia dan Eropa |
| Tipe PT / R | Umumnya merupakan istilah pasar untuk ulir pipa tirus | Penyegelan terjadi pada ulir | Pastikan standar aktual serta jenis ulir jantan/betina |
Penting: Ukuran nominal seperti “1/4 inci” tidak menentukan standar ulir. Sambungan 1/4 NPT tidak otomatis kompatibel dengan sambungan G 1/4 atau PT.
Apa Itu Ulir NPT pada Manometer?
NPT adalah ulir pipa tirus. Ulir jantan dan betina semakin rapat saat dirakit, dan sealant ulir yang kompatibel atau pita PTFE biasanya digunakan untuk menutup jalur kebocoran spiral.
Beberapa ulir yang masih terlihat setelah pemasangan tidak selalu berarti sambungan longgar. Kedalaman pengikatan yang benar bergantung pada ukuran, toleransi, dan persyaratan instalasi. Pengencangan berlebih dapat meretakkan fitting, mengubah bentuk soket manometer, atau merusak ulir.
Mengapa Ulir G/BSPP Memerlukan Washer atau O-Ring?
Ulir G, juga dikenal sebagai BSPP, berbentuk paralel, bukan tirus. Penyegelan umumnya tidak diperoleh dengan menjepit ulir jantan dan betina, melainkan pada permukaan sambungan menggunakan washer, bonded seal, atau O-ring.
Jika elemen seal hilang, rusak, atau tidak kompatibel dengan fluida proses dan suhu, sambungan tetap dapat bocor meskipun pita PTFE ditambahkan. Untuk ulir G, periksa permukaan seal dan gunakan bahan gasket yang tepat, bukan hanya mengandalkan ulir.
Apakah Ulir PT Dapat Disambungkan Langsung ke NPT?
Pencampuran langsung ulir PT/R dengan NPT tidak disarankan. Keduanya mungkin dapat masuk beberapa putaran awal, tetapi profil, pitch, dan standar dimensinya belum tentu kompatibel.
- Ulir silang atau kerusakan pada sisi ulir
- Galling atau macet saat pemasangan
- Pengikatan tidak memadai dan kekuatan mekanis berkurang
- Jalur kebocoran tetap ada meskipun sealant telah digunakan

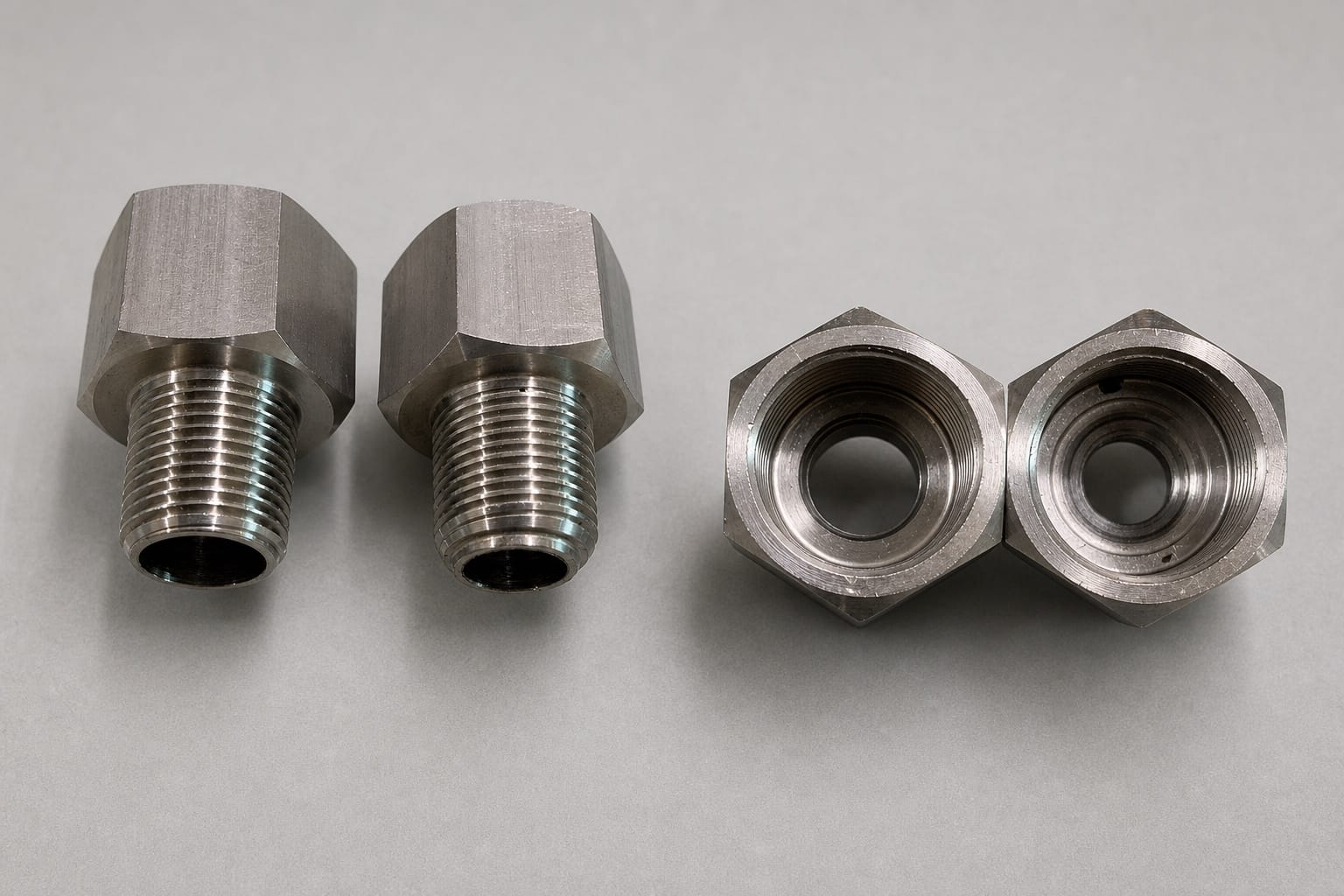

Jika adaptor diperlukan, spesifikasi kedua ujung harus dinyatakan terpisah, misalnya 1/4 NPT jantan ke G 1/4 betina, beserta rating tekanan, material, dan metode penyegelan.
Referensi Standar Internasional
- ASME B1.20.1-2013 (R2018): persyaratan dimensi dan pengukuran untuk NPT serta ulir pipa inci terkait.
- ISO 7-1:1994, beserta Koreksi Teknis 1:2007: untuk ulir pipa R, Rc, dan Rp dengan sambungan kedap tekanan yang dibuat pada ulir.
- ISO 228-1:2000: ulir pipa paralel berlabel G; sambungan kedap tekanan tidak dibuat hanya pada ulir.
- JIS B 0203:1999: ulir pipa tirus yang digunakan dalam praktik industri Jepang.
Kesesuaian standar, status revisi, dan persyaratan sertifikasi harus dikonfirmasi untuk setiap proyek. Pencantuman standar tidak dengan sendirinya menyatakan manometer atau sambungan telah tersertifikasi.
Cara Mengidentifikasi Ulir pada Manometer Lama
- Periksa model manometer, datasheet, catatan pembelian, atau tanda pada soket.
- Ukur diameter luar ulir dengan jangka sorong yang sesuai.
- Ukur pitch menggunakan thread pitch gauge, bukan memperkirakannya dari foto.
- Periksa apakah ulir berbentuk paralel atau tirus.
- Pastikan sambungan jantan/betina serta lokasi elemen seal.
Untuk peralatan yang kritis terhadap keselamatan, pastikan sambungan menggunakan thread gauge, gambar terkendali, atau spesifikasi produsen peralatan.
Pertanyaan yang Sering Diajukan
Dapatkah Ulir Manometer Diidentifikasi Hanya dari Foto?
Foto berguna untuk pemeriksaan awal, terutama jika menampilkan seluruh sambungan dan permukaan seal. Namun, foto tidak dapat memastikan pitch, ketirusan, atau standar ulir secara andal. Sertakan model lama dan hasil pengukuran saat meminta penggantian.
Apakah 1/4 NPT Sama dengan G 1/4?
Tidak. Keduanya menggunakan ukuran nominal 1/4 inci, tetapi mengikuti standar ulir dan prinsip penyegelan yang berbeda. Jangan menentukan kompatibilitas hanya dari ukuran nominal.
Apakah Pita PTFE Perlu Digunakan pada Ulir G?
Sambungan G/BSPP biasanya mengandalkan washer, bonded seal, atau O-ring pada permukaan sambungan. Pita PTFE pada ulir tidak menggantikan elemen seal yang ditentukan.
Kesimpulan
Ulir NPT, PT/R, dan G/BSPP pada manometer berbeda dalam geometri dan metode penyegelan. Sebelum memesan, pastikan standar ulir, ukuran nominal, konfigurasi jantan/betina, dan titik penyegelan untuk mencegah kebocoran, ulir silang, dan penggantian yang tidak perlu.
Perlu Bantuan Memastikan Sambungan Lama?
Kirimkan model manometer lama, foto sambungan yang jelas, dan dimensi ulir terukur kepada SJ Gauge. Tim kami dapat membantu mengidentifikasi kemungkinan sambungan dan merekomendasikan konfigurasi manometer yang sesuai.
