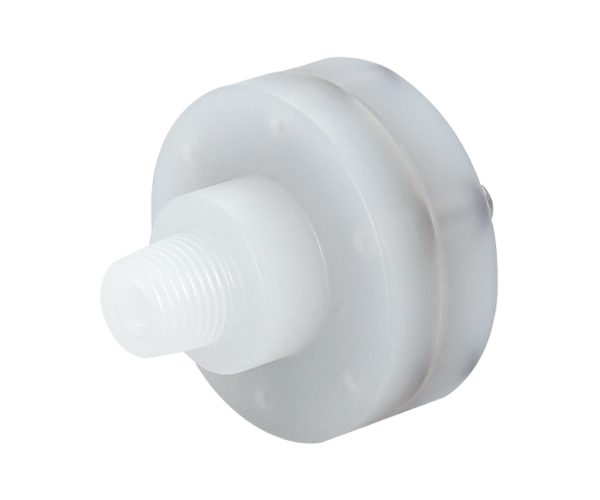

SJ Gauge corrosion-resistant plastic diaphragm seal with threaded connection

耐食樹脂ダイアフラム式ねじ接続

モデルDIT-P
  • PTFE/PP製で、強酸や強アルカリに効果的に耐える。
  • 内部部品の損傷を防ぐため、メディアをゲージから分離します。
  • 粘性の高い流体や粒子の多い流体に最適で、正確な圧力測定が可能です。
  • アフターサービス / カスタマイズ可能
  • 高品質・1年保証
  • 製品画像は参考です。最終仕様は、ご注文確定時の仕様に基づきます。
お見積り依頼

説明

DIT-P耐食ダイヤフラムシールは、金属製の上部ボディとプラスチック製の下部ボディを組み合わせた構造で、優れた耐薬品性と安定した圧力伝達を実現します。二重ダイヤフラムによる過圧保護構造が急激な圧力上昇に対応し、充填液の最適化によって温度および静圧の影響を抑えます。高強度の金属製保護ケースを備え、腐食性流体、化学プロセス、有害性のある媒体の測定に適しています。外径は70、90、130、160 mm、接液材はPP、PVC、PVDF、PTFEから選択でき、各種ねじ接続・溶接接続に対応します。圧力計または圧力トランスミッタと組み合わせて使用できます。

商品画像

Pressure Gauge with alternative WIKA 990.31 Anti-corrosion Diaphragm Seal
WIKA 990.31 耐腐食性ダイアフラムシール付き圧力計

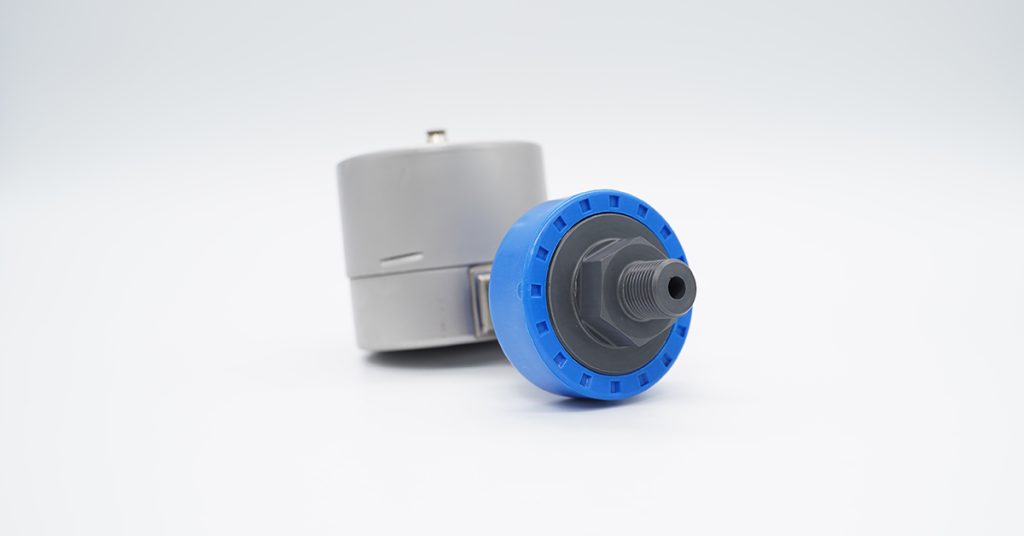

Corrosion-resistant Diaphragm Seal Pressure Instrument
耐食ダイヤフラムシール圧力計

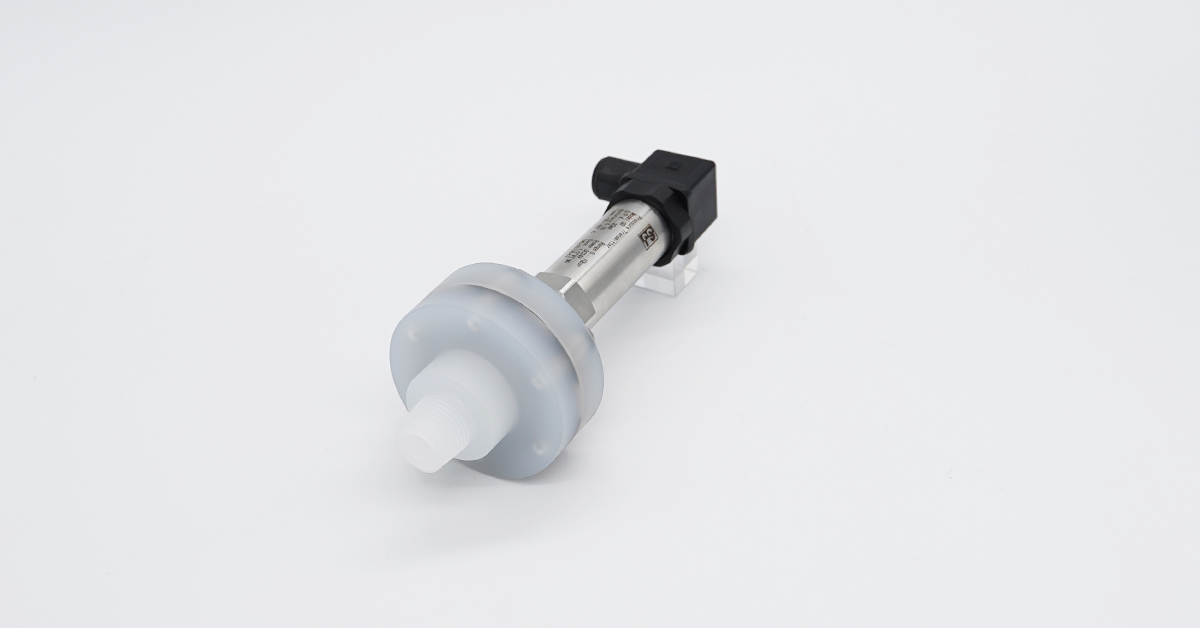

Anti-corrosion Diaphragm Pressure Transmitter
耐食ダイヤフラム圧力トランスミッタ

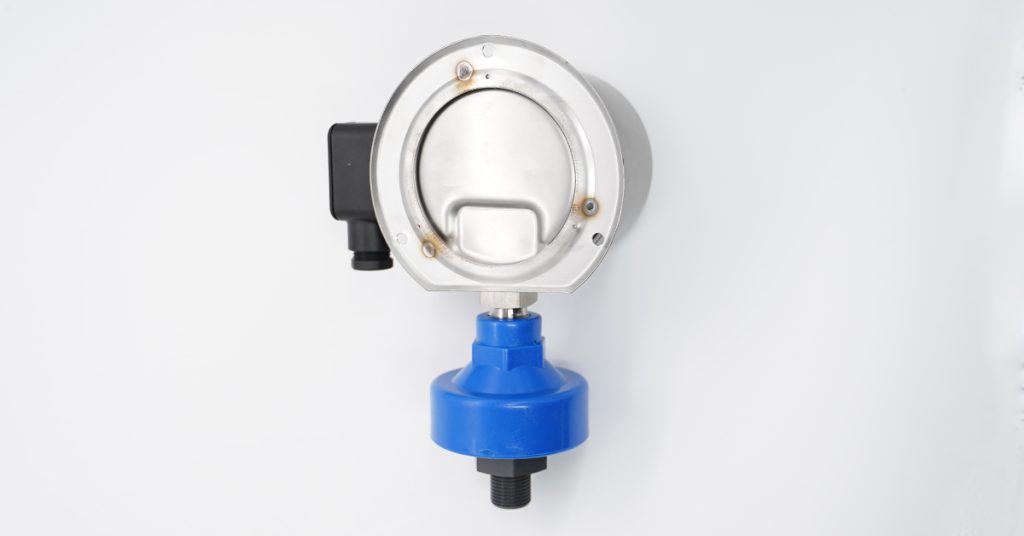

TWM11 assembled with DIT-P diaphragm seal featuring PP upper and PTFE lower materials for corrosive media applications.
TWM11はDIT-Pダイアフラムシールと組み合わされ、上部はPP、下部はPTFEで、腐食性媒体用です。

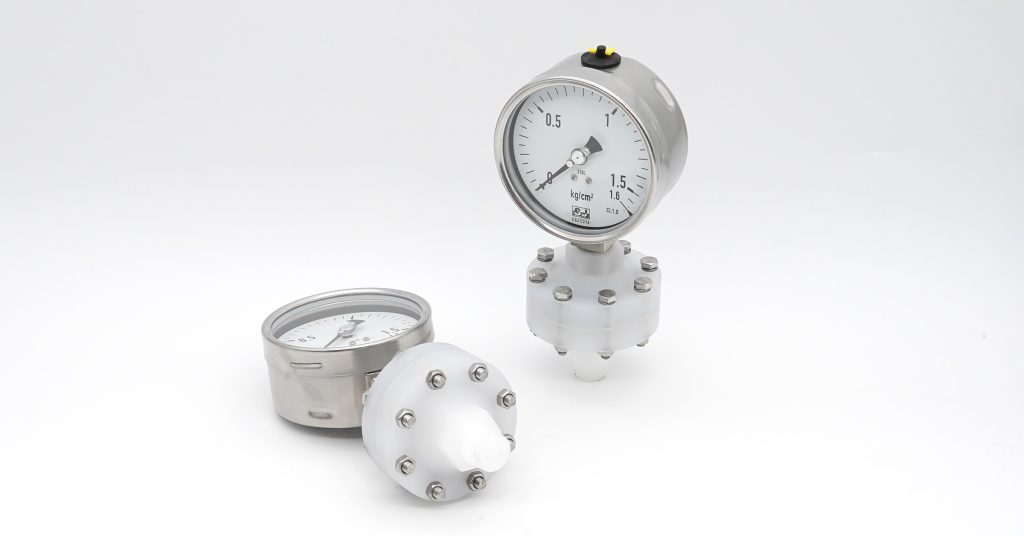

PTFE wetted diaphragm design improves chemical resistance for pressure monitoring in harsh environments.
PTFE接液ダイアフラム設計により耐薬品性が向上し、過酷な環境での圧力監視に対応。
DIN Connector with Corrosion-Resistant PP Construction
耐腐食性PP構造のDINコネクタ

ダウンロード

英語

SJ-Gauge-DIT-P-diaphragm-seal-datasheet-en

繁体字

SJ-Gauge-DIT-P-diaphragm-seal-datasheet-zh-tw

仕様

直径70mm、80mm、90mm、130mm、160mm
プロセス接続
  • オス、メス、ソケット溶接
  • 1/4, 3/8, 3/4, 1
  • PT、G、NPT、M
機器接続
  • 1/4, 3/8, 1/2
  • PT、G、NPT、M
測定レンジ
  • 70 mm
  • 圧力計-1 ... 3 bar、0 ...2.5 bar ～ 0 ...10 bar
  • トランスミッタ-1 ... 0.6, 0 ...0.3 bar ～ 0 ...10 bar
  • 90 mm
  • 圧力計-1 ... 1.5 bar、0 ...0.6 bar ～ 0 ...10 bar
  • トランスミッタ-1 ... 0.6, 0 ...0.1 bar ～ 0 ...10 bar
  • 130 mm
  • 圧力計-1 ... 0.6 bar、0 ...0.25 bar ～ 0 ...10 bar
  • トランスミッタ-1～0.6バール、0～0.1バール～0...10 bar
  • 160 mm
  • 圧力計-0.1 ... 0.1 bar、0 ...0.1 bar ～ 0 ...10 bar
  • トランスミッタ-0.05 ～ 0.05 bar ～ 0 ～ 10 bar10 bar
  • またはその他すべての同等の真空または圧力と真空を組み合わせたレンジ
素材
  • 上半身だ：
  • PP、PVC、PVDF、PTFE
  • 下半身だ：
  • PP、PVC、PVDF、PTFE
  • 横隔膜：
  • PTFE、ハステロイC276、タンタル、チタン、モネル400
  • ニッケル200、シリコーン、バイトン、316L+PTFE、316L+PTFEコーティング
測定流体温度0 ℃ ... 60 ℃（PVC）、0 ℃ ... 80 ℃（PP）、-40 ℃ ... 120 ℃（PVDF）、-200 ℃ ... 240 ℃（PTFE）
