低温タンク用差圧計

モデルPRLD
  • クライオテクノロジー対応、低温媒体の測定に対応
  • 可燃性ガスや爆発性ガスなどの特殊ガスの測定にはオイルフリーが利用できます。
  • オイル、液体窒素、その他の材料の密閉タンクローリー液面測定によく使用される。

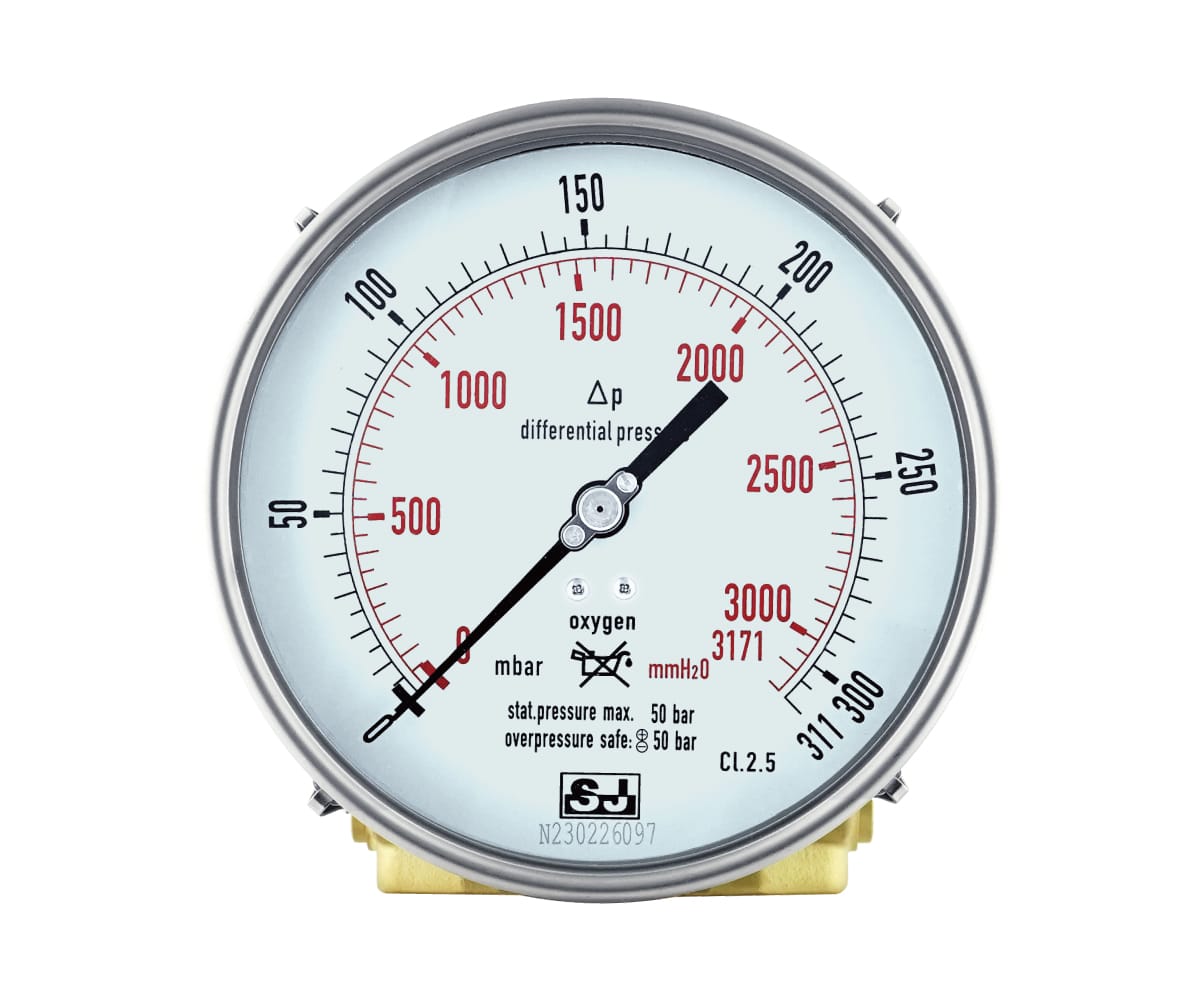

◼️ 図1：差圧計モデル PRLD
◼️ 図2：使用圧力表示付バルブマニホールド（オプション）

  • アフターサービス / カスタマイズ可能
  • 高品質・1年保証
  • 製品画像は参考です。最終仕様は、ご注文確定時の仕様に基づきます。
お見積り依頼

説明

PRLDは、低温貯槽および密閉式タンクローリ向けの差圧計です。液体窒素、液体酸素、油などの低温媒体を対象とし、液面監視やフィルタ差圧監視に使用できます。測定レンジは0～4 kPaから0～400 kPa、最大静圧は50 barです。接液部は銅合金製フランジ、SUS304製圧縮ばね、NBR製分離ダイヤフラムで構成し、ケースはSUS304、窓はポリカーボネート製、保護等級はIP65です。可燃性・爆発性ガス向けの禁油仕様も用意し、バルブマニホールド、酸素用仕様、スイッチ接点、プロセスアダプタをオプションで選択できます。

仕様

公称サイズ6"
スケール範囲0 ...4 kPa から 0 ...400 kPa
静圧最大使用圧力 50 bar （スケール範囲による）
精度±2.5% f.s.，±1.6% f.s.，±1.0% f.s.
プロセス接続2 x G 1/4 (F)、中心距離 37 mm
接液部測定セルフランジ：銅合金
圧縮スプリング304 SS
分離ダイヤフラムNBR
トランスミッション部品：304SS
ケース/リングSUS304
窓ポリカーボネート（PC）
ダイヤルアルミニウム、白地に黒の目盛
ポインタ黒色アルミニウム製調整指針
ムーブメントSUS304
保護等級IP 65
測定流体温度-40°C ... +60°C 酸素を含む
-40°C ... +80°C
周囲温度-40°C ... +60°C 酸素を含む
-40°C ... +80°C
アクセサリー（オプション）バルブマニホールド（接液形）、4インチまたは6インチ使用圧力表示、スイッチ接点、酸素用仕様、プロセス接続アダプタ
