SJ Gauge threaded pressure gauge with welded diaphragm seal

عازل غشائي بوصلة لولبية وتصميم ملحوم

الموديل: DIT-W
  • تصميم ملحوم بالكامل، بدون ختم إضافي
  • للوسائط الساخنة أو الخطرة أو السامة
  • تستخدم في الغالب في صناعات النفط والغاز والبتروكيماويات
  • خدمة ما بعد البيع سريعة الاستجابة / قابلة للتخصيص
  • جودة عالية / ضمان لمدة سنة واحدة
  • الصور المعروضة للمنتج هي لأغراض التوضيح فقط. المواصفات النهائية تعتمد على الطلب المؤكد.
طلب عرض أسعار

الوصف

يتميز مانع التسرب الغشائي الملحوم DIT-W بتصميم ملحوم بالكامل بدون أي عناصر منع تسرب إضافية، مما يجعله مثاليًا للوسائط الساخنة أو الخطرة أو المسببة للتآكل. يضمن هيكله القوي نقل الضغط المستقر ويستخدم على نطاق واسع في عمليات النفط والغاز والبتروكيماويات وغيرها من العمليات الصناعية عالية الأمان. متوفرة بأحجام ومواد لولبية متعددة (الفولاذ المقاوم للصدأ 304/316/316L، هاستيلوي C276، التنتالوم، مونيل 400، التيتانيوم، إلخ)، ويمكن إقرانها مع مقاييس الضغط أو أجهزة الإرسال، مما يوفر المتانة والموثوقية وسهولة الصيانة حتى في البيئات القاسية.

صور المنتج

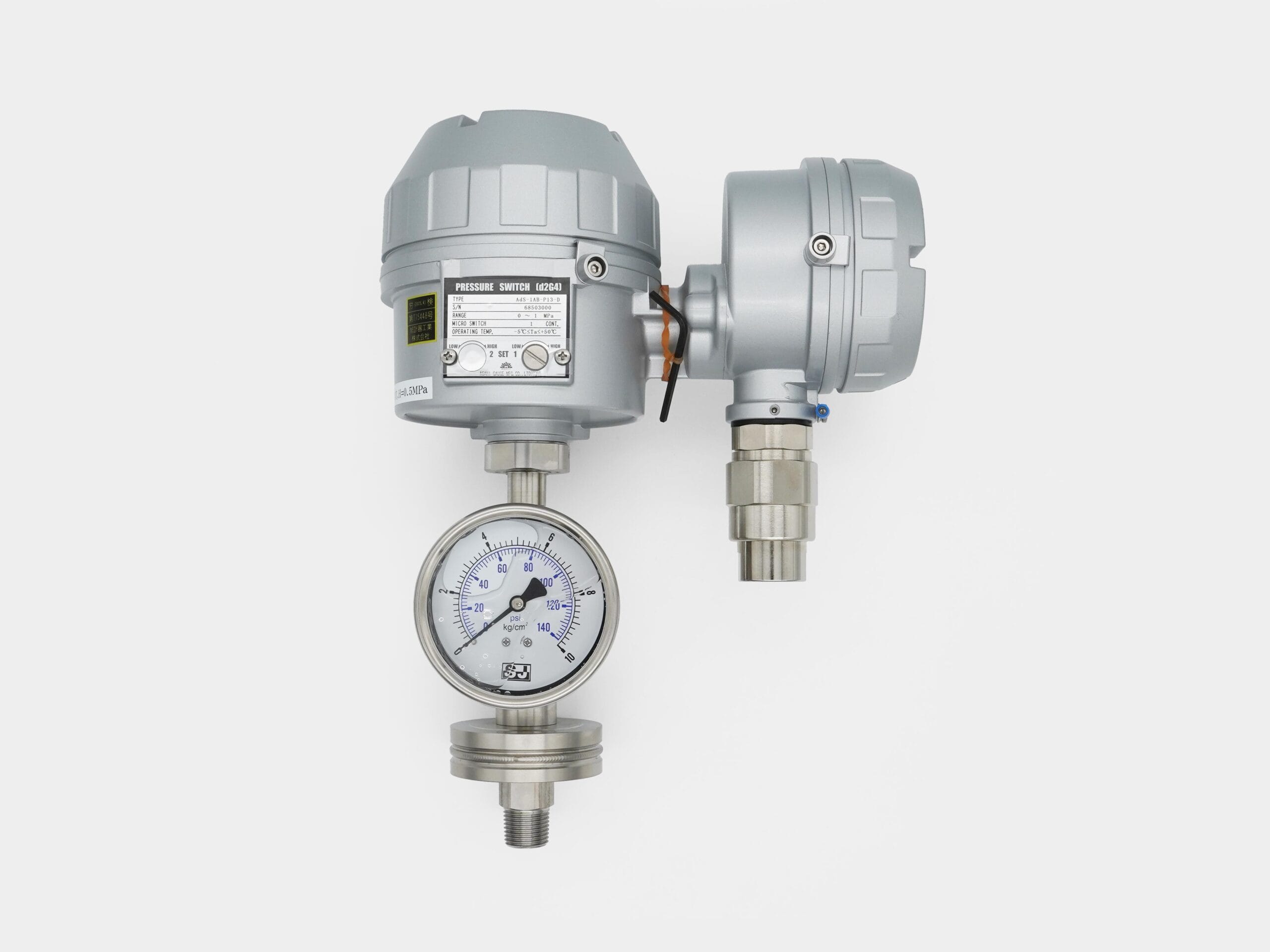

Pressure switch with capillary and diaphragm seal
مفتاح ضغط مزود بمفتاح ضغط مزود بشعيرات شعرية وغشاء مانع للتسرب

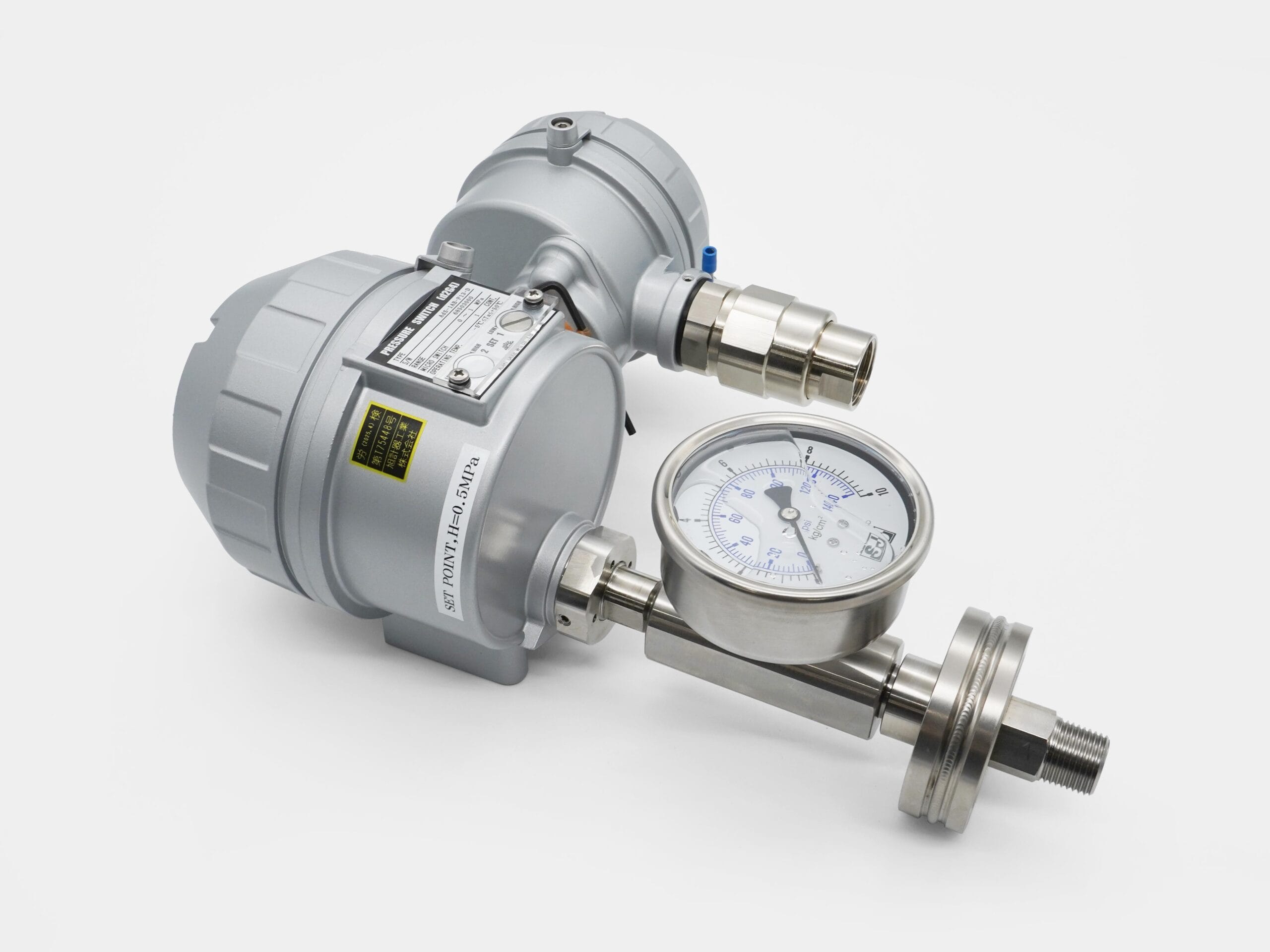

Pressure switch with diaphragm seal
مفتاح الضغط مع مانع تسرب الحجاب الحاجز
82mm Welded Diaphragm Seal Pressure Gauge
مقياس ضغط مانع التسرب الغشائي الملحوم 82 مم

التنزيلات

اللغة الإنجليزية

SJ-Gauge-DIT-W-diaphragm-seal-seal-datasheet-en

الصينية التقليدية

SJ-Gauge-DIT-W-Diaphragm-seal-seal-Datasheet-zh-tw

المواصفات

القطر48 ملم، 70 ملم، 82 ملم، 90 ملم
اتصال العملية
  • ذكر، أنثى، صامولة اتحاد وصامولة اتحاد وصامولة ملولبة مفكوكة
  • 1/4, 3/8, 1/2, 3/4, 1
  • PT، G، NPT، M
توصيل الأداة
  • 1/4, 3/8, 1/2
  • PT، G، NPT، M
نطاقات المقياس
  • 48 مم
  • مقياس الضغط: 0 ... 4 بار إلى 0 .... 40 بار
  • جهاز الإرسال: من 0 ... 4 بار إلى 0 .... 40 بار
  • 70 مم
  • مقياس الضغط: من -1 ... 3 بار، 0 .... 2.5 بار إلى 0 .... 60 بار
  • جهاز الإرسال: -1 ... 1 بار، من 0 ... 0.3 بار إلى 0 .... 60 بار
  • 82 مم
  • مقياس الضغط: -1 ... 60 بار
  • 90 مم
  • مقياس الضغط: -1 ... 1.5 بار، 0 .... 0.6 بار إلى 0 .... 60 بار
  • جهاز الإرسال: -1 ... 0.6 بار، 0 ... 0.1 بار إلى 0 .... بار 60 بار
  • أو جميع نطاقات التفريغ المكافئة الأخرى أو نطاقات الضغط والتفريغ معًا
المواد
  • الجسم:
  • 304 SS، 316 SS، 316L SS، 316L SS، فولاذ ثنائي الطور، هاستيلوي C276، تانتالوم، مونيل 400، تيتانيوم، نيكل 200
  • الحجاب الحاجز:
  • 316L SS، هاستيلوي C276، التنتالوم، مونيل 400، تيتانيوم، نيكل 200
درجة حرارة متوسطة0 درجة مئوية ... 80 درجة مئوية، 81 درجة مئوية ... 200 درجة مئوية، 201 درجة مئوية ... 400°C
أخرىملحومة بأداة، منفذ دافق
