SJ Gauge threaded pressure gauge with welded diaphragm seal

Conexión roscada, soldada

Modelo DIT-W
  • Diseño totalmente soldado, sin sellado adicional
  • Para medios calientes, peligrosos o tóxicos
  • Se utiliza sobre todo en las industrias petrolera, gasística y petroquímica
  • Servicio posventa receptivo / Personalizable
  • Alta calidad / Un año de garantía
  • Las imágenes del producto son solo de referencia. Las especificaciones finales se basan en el pedido confirmado.
Solicitar presupuesto

Descripción

La junta de diafragma soldada DIT-W presenta un diseño totalmente soldado sin elementos de sellado adicionales, lo que la hace ideal para medios calientes, peligrosos o corrosivos. Su robusta construcción garantiza una transmisión de presión estable y se utiliza ampliamente en procesos industriales de petróleo, gas, petroquímicos y otros procesos de alta seguridad. Disponible en múltiples tamaños de rosca y materiales (acero inoxidable 304/316/316L, Hastelloy C276, Tantalio, Monel 400, Titanio, etc.), puede emparejarse con manómetros o transmisores de presión, ofreciendo durabilidad, fiabilidad y fácil mantenimiento incluso en entornos difíciles.

Imágenes del producto

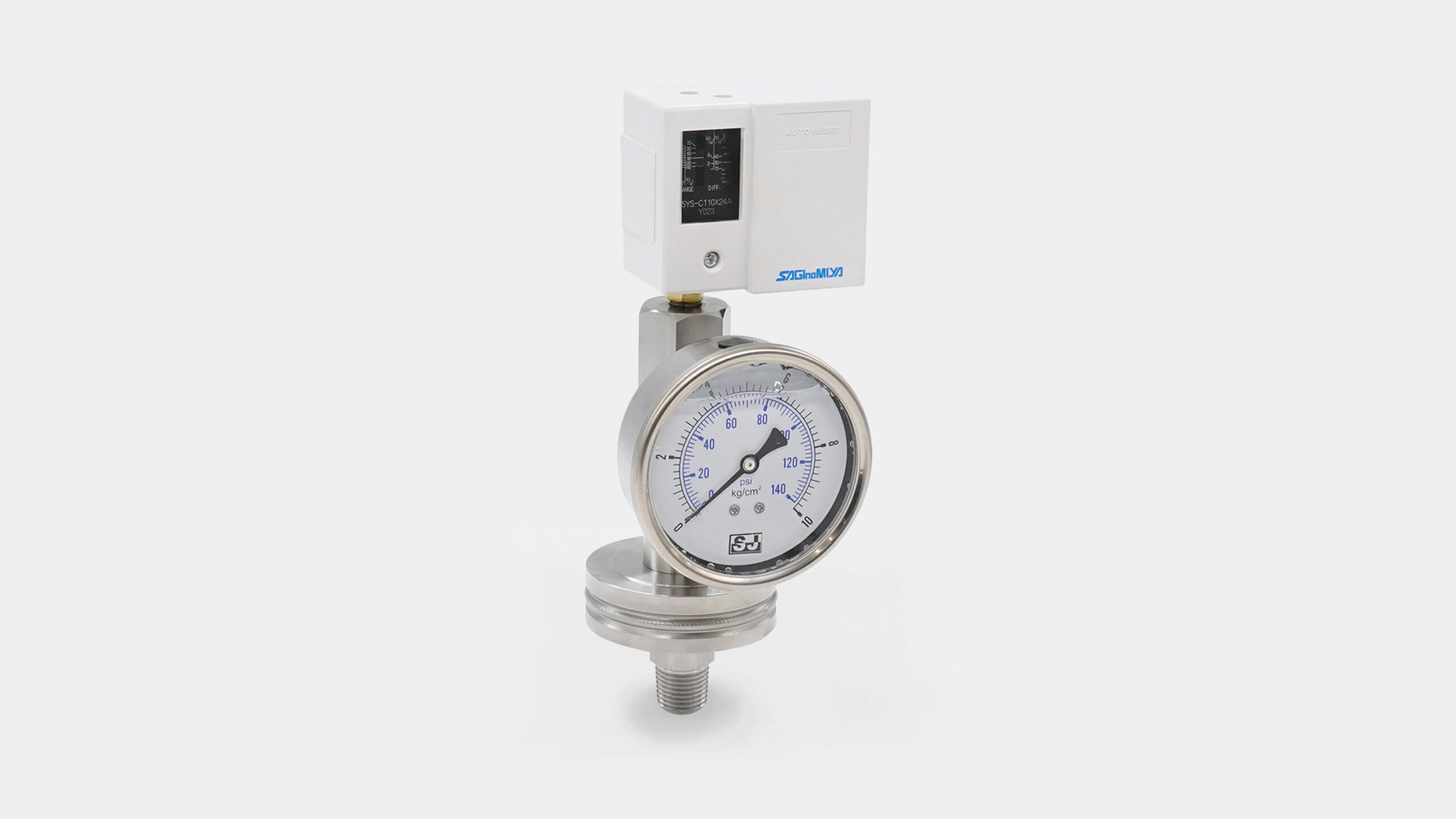

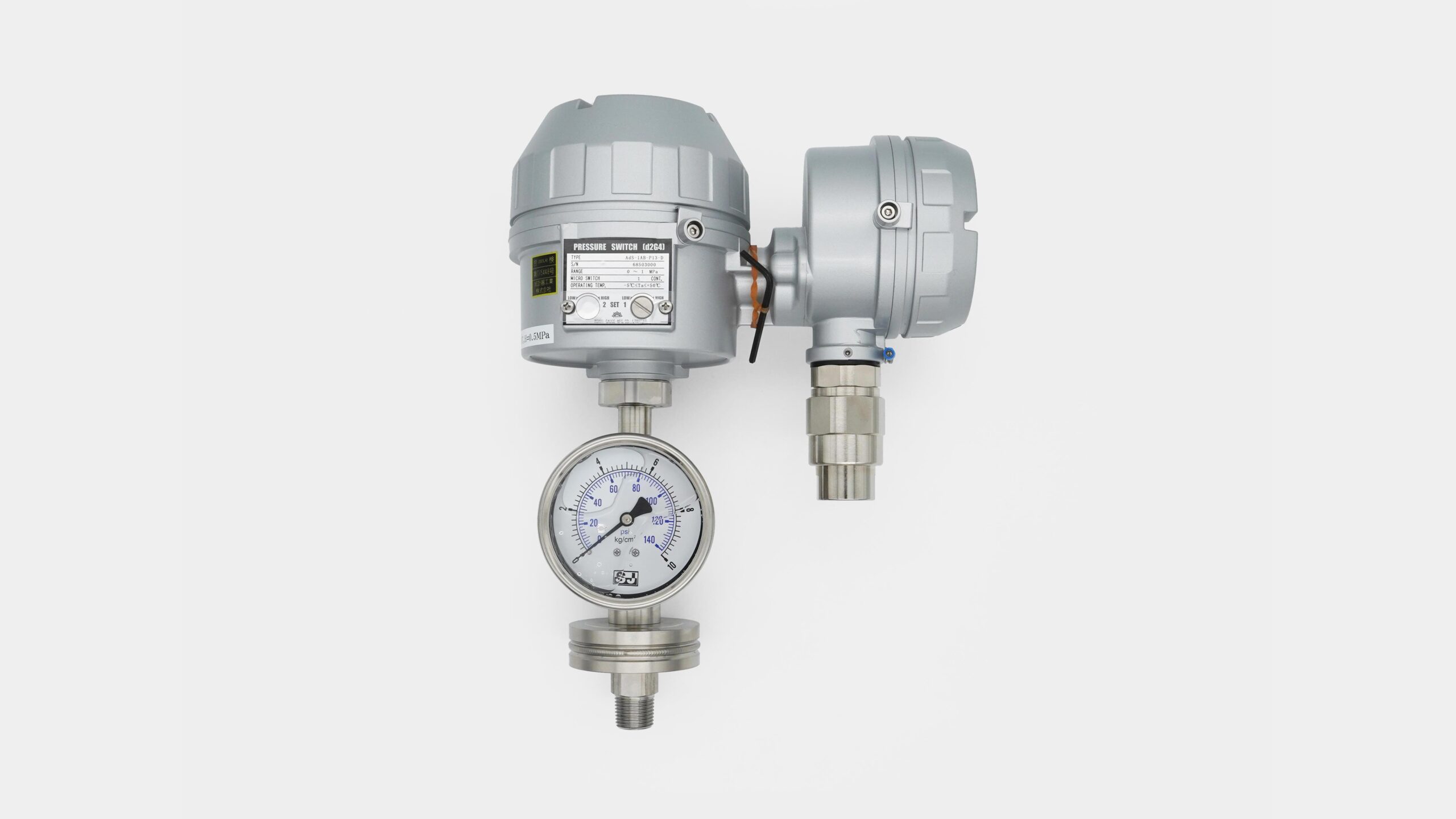

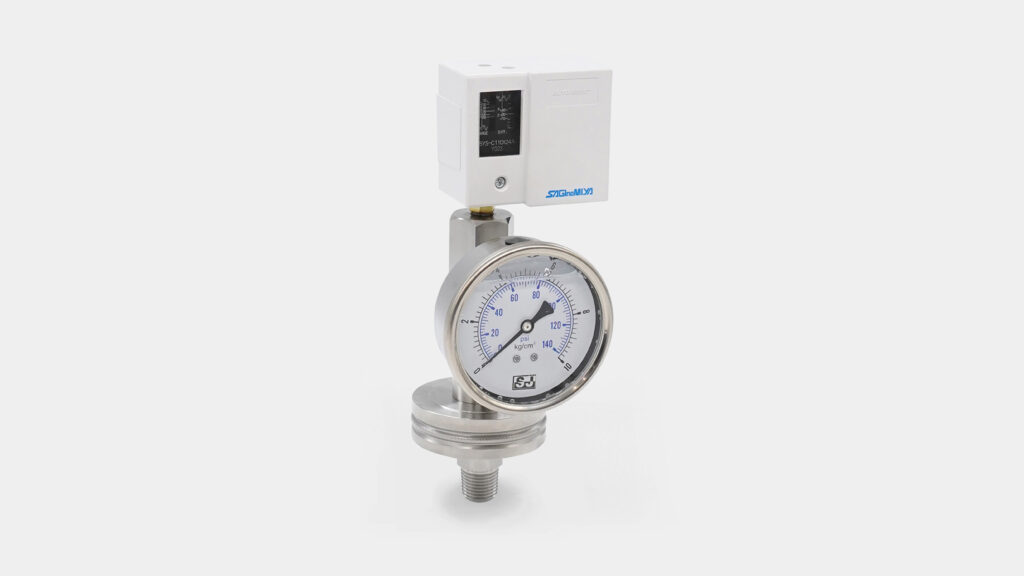

Pressure switch with diaphragm seal
Presostato con junta de membrana

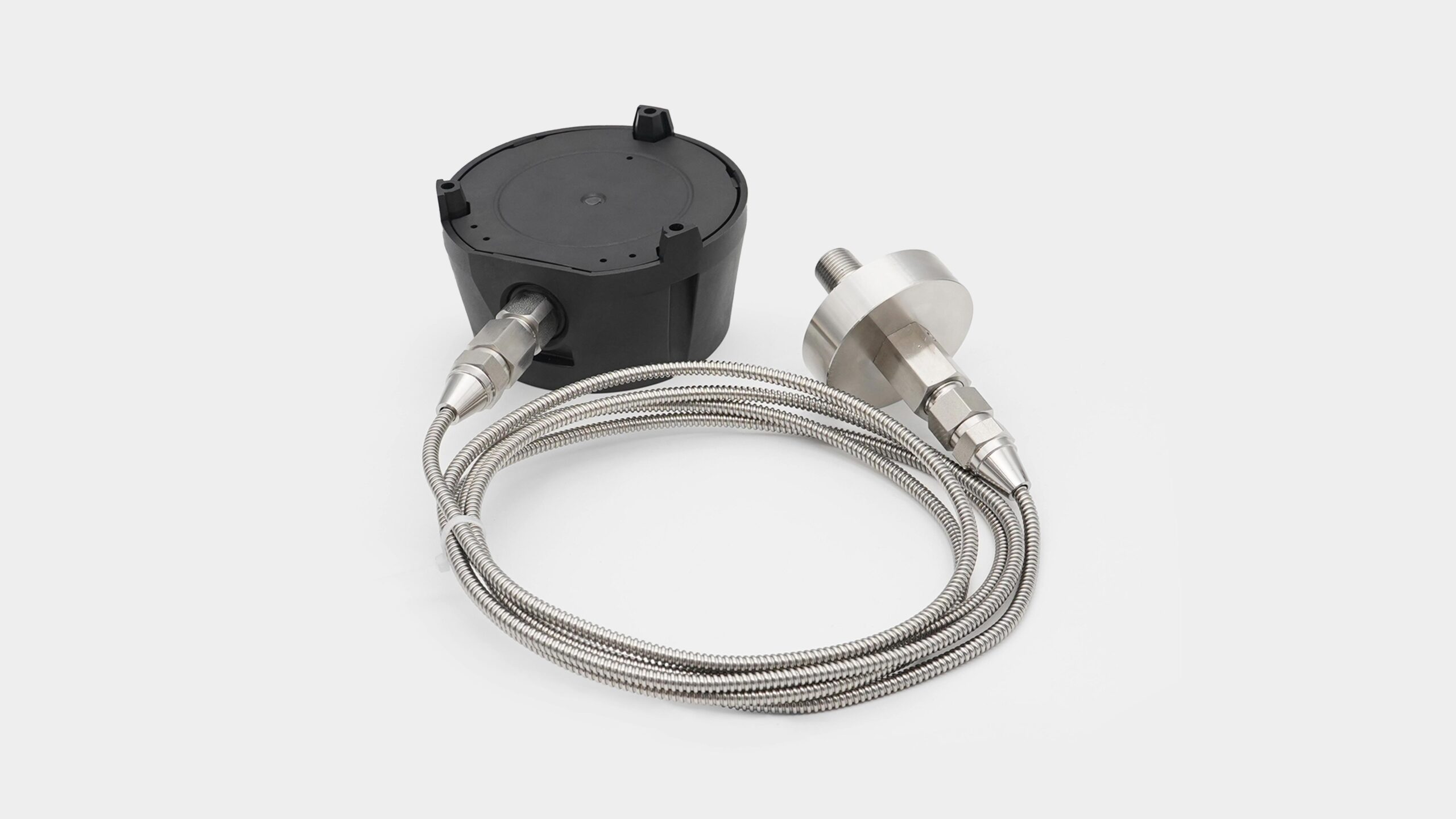

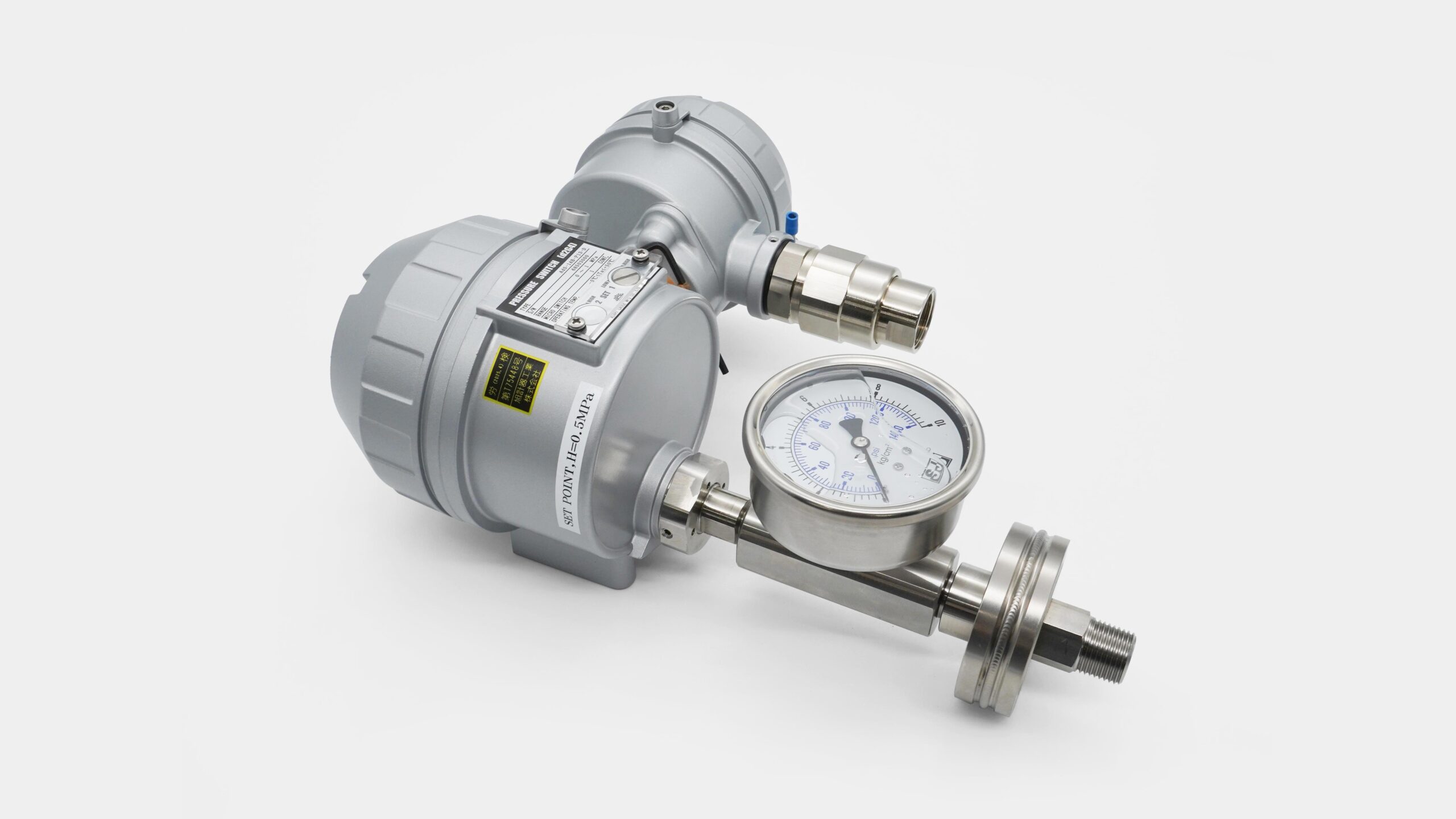

Pressure switch with capillary and diaphragm seal
Presostato con capilar y junta de membrana

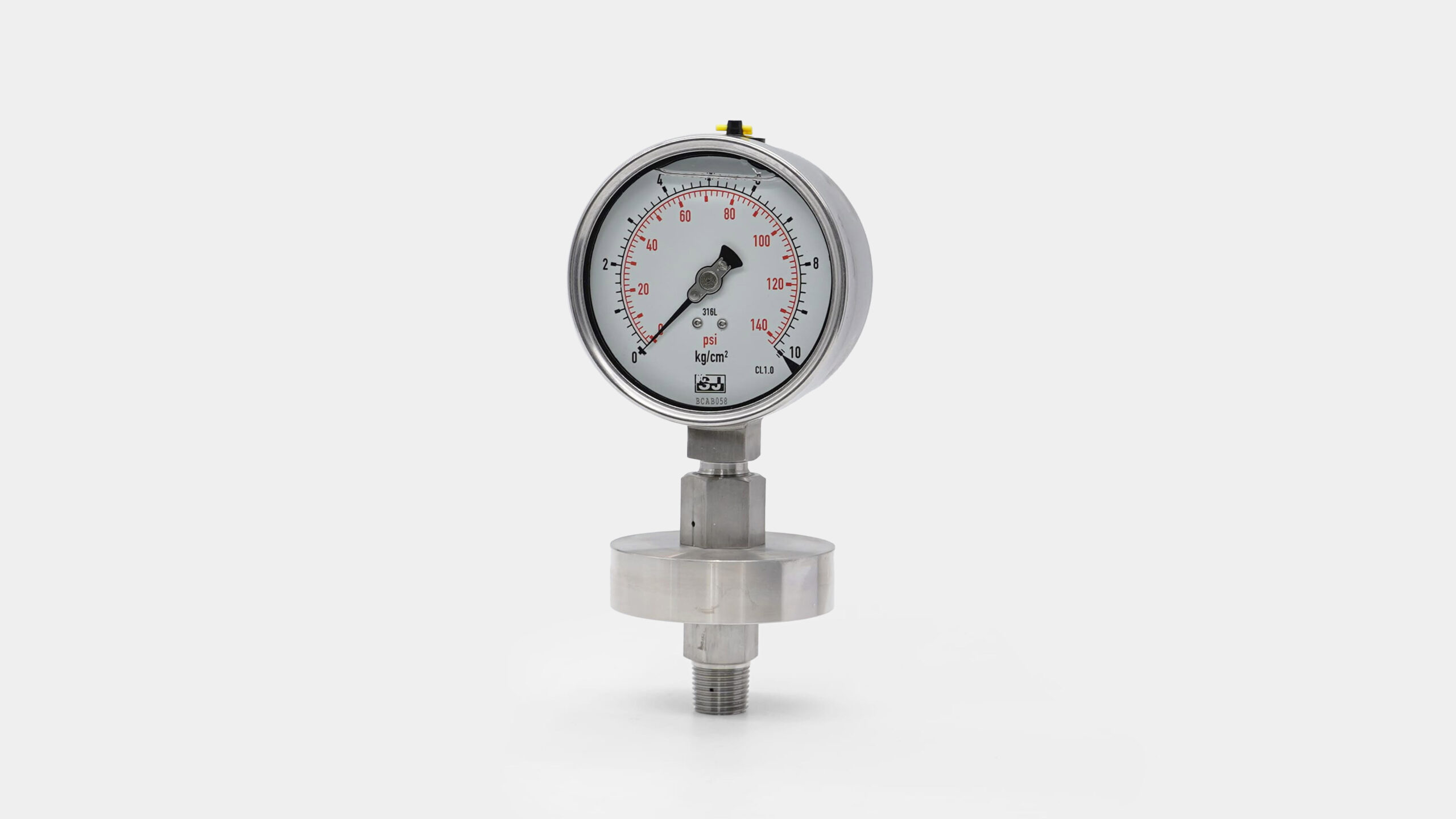

82mm Welded Diaphragm Seal Pressure Gauge
Manómetro de diafragma soldado de 82 mm

Descargas

Inglés

SJ-Gauge-DIT-W-diaphragm-seal-datasheet-es

Chino tradicional

SJ-Gauge-DIT-W-diaphragm-seal-datasheet-zh-tw

Especificaciones

Diámetro48 mm, 70 mm, 82 mm, 90 mm
Conexión a proceso
  • Macho, hembra, tuerca de unión y rosca suelta
  • 1/4, 3/8, 1/2, 3/4, 1
  • PT, G, NPT, M
Conexión de instrumentos
  • 1/4, 3/8, 1/2
  • PT, G, NPT, M
Rangos de medición
  • 48 mm
  • Manómetro: 0 ... 4 bar a 0 ... 40 bar
  • Transmisor: 0 ... 4 bar a 0 ... 40 bar
  • 70 mm
  • Manómetro: -1 ... 3 bar, 0 ... 2,5 bar a 0 ... 60 bar
  • Transmisor: -1 ... 1 bar, 0 ... 0,3 bar a 0 ... 60 bar
  • 82 mm
  • Manómetro: -1 ... 60 bar
  • 90 mm
  • Manómetro: -1 ... 1,5 bar, 0 ... 0,6 bar a 0 ... 60 bar
  • Transmisor: -1 ... 0,6 bar, 0 ... 0,1 bar a 0 ... 60 bar
  • o todas las demás gamas de vacío equivalentes o combinadas de presión y vacío
Material
  • Cuerpo:
  • Acero inoxidable 304, Acero inoxidable 316, Acero inoxidable 316L, Acero bifásico, Hastelloy C276, Tántalo, Monel 400, Titanio, Níquel 200
  • Diafragma:
  • Acero inoxidable 316L, Hastelloy C276, Tantalio, Monel 400, Titanio, Níquel 200
Temperatura del fluido0°C ... 80°C, 81°C ... 200°C, 201°C ... 400°C
OtrosSoldado con instrumento, puerto rasante
