Saat pengukur tekanan berkabut, pertama-tama identifikasi apakah uap air berada di luar atau di dalam jendela. Kondensasi eksternal biasanya dapat diperiksa dengan menyeka permukaannya. Jika tetesan atau kabut tetap berada di dalam, periksa kelembapan di dalam wadah, kondisi segel, dan perubahan suhu. Jika pembacaan terhalang, jangan berasumsi pengukur tersebut masih berfungsi dengan baik hanya karena kabut kemudian menghilang.
Pengukur yang tertutup rapat dan diisi cairan dapat mengurangi efek kondensasi di dalam wadah dan meredam pergerakan jarum penunjuk akibat getaran. Pengisian cairan tidak membuat pengukur sepenuhnya kedap air: perlindungan wadah, batas suhu, dan persyaratan pemasangan tetap spesifik untuk instrumen tersebut.
Mengapa alat pengukur tekanan bisa berembun?
Kabut atau tetesan air dapat terbentuk ketika terdapat uap air di dalam wadah dan jendela menjadi cukup dingin untuk terjadinya kondensasi. Perubahan suhu siang dan malam, udara lembap di sekitar pipa dingin, dan perubahan suhu selama pengoperasian atau pematian peralatan merupakan kondisi yang berguna untuk dicatat.
- Lokasi luar ruangan atau lembap membuat instrumen tersebut terpapar hujan, udara lembap, atau embun.
- Jendela, sumbat, atau segel yang sudah tua, longgar, atau rusak dapat memungkinkan kelembapan masuk.
- Pancaran air langsung dari bawah dapat melebihi tingkat perlindungan yang ditentukan untuk instrumen tersebut.
- Udara lembap dapat tetap ada setelah perakitan atau perawatan, atau segel asli mungkin belum dipulihkan.
Pengembunan internal menunjukkan adanya kelembapan di dalam wadah; hal ini saja tidak secara langsung mengidentifikasi segel yang rusak. Catat kapan hal itu terjadi, kondisi cuaca, aktivitas pencucian, dan kondisi pengoperasian peralatan sebelum mengatur inspeksi.
Membedakan Kelembapan Eksternal, Kondensasi Internal, dan Masalah Cairan Pengisi
Jika alat tersebut aman untuk diakses, usap bagian luar jendela dengan kain lembut dan kering. Jika ini mengembalikan visibilitas dan tidak ada tetesan yang tersisa di dalam, periksa kondensasi eksternal. Kabut yang terus-menerus, tetesan, atau cairan yang menggenang memerlukan pemeriksaan lebih lanjut. Selain itu, singkirkan kemungkinan goresan, kotoran, dan pantulan, daripada menganggap setiap penampakan berkabut sebagai kondensasi.

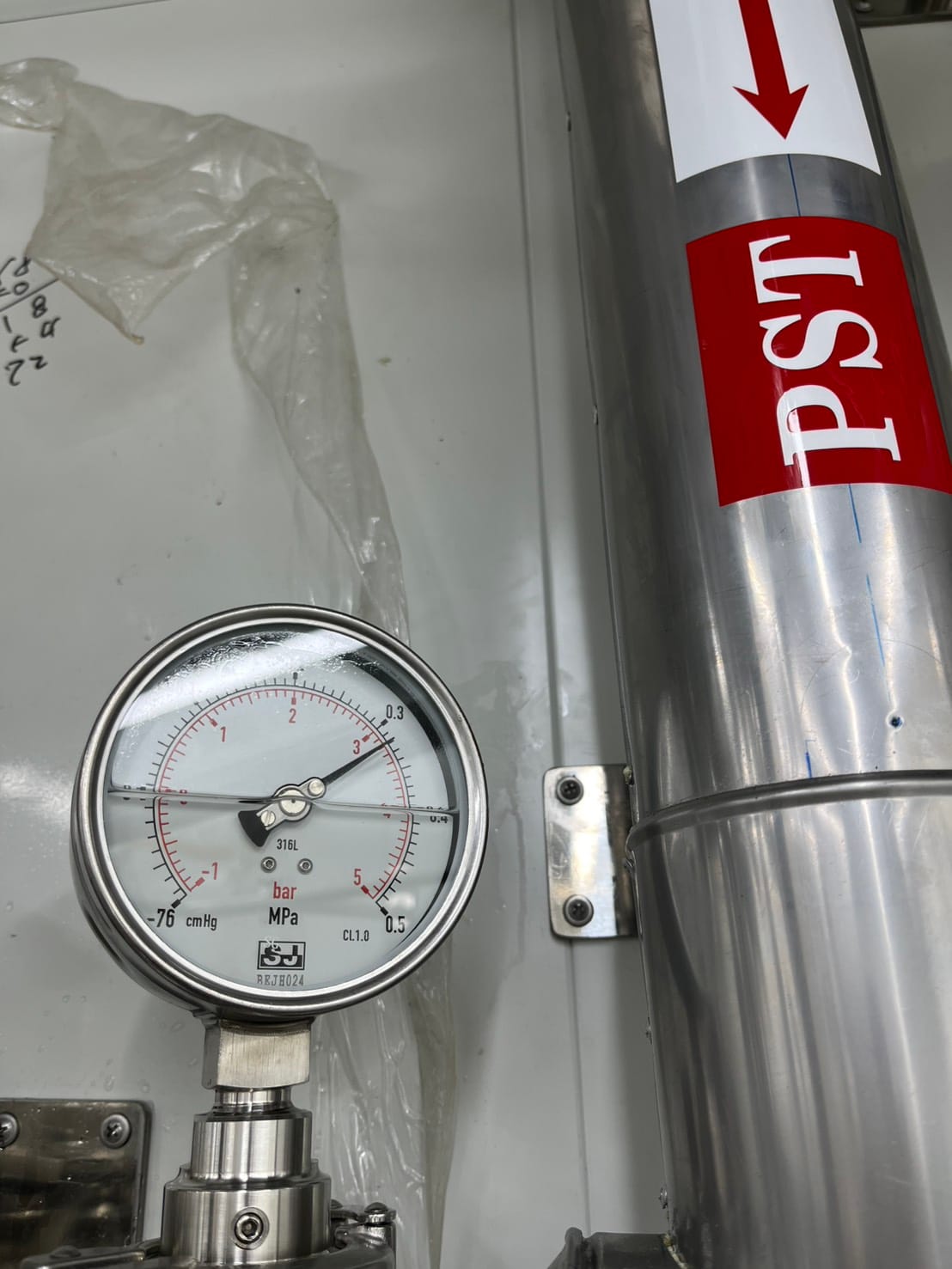

Pengukur yang berisi cairan sudah mengandung cairan pengisi casing. Tingkat cairan atau ruang udara yang terlihat saja tidak dengan sendirinya menunjukkan masuknya air. Sebaliknya, cairan yang keruh atau teremulsi, kehilangan cairan pengisi yang signifikan, atau kebocoran yang terus menerus tidak boleh dianggap sebagai gelembung udara biasa. Bandingkan kondisi tersebut dengan tingkat pengisian awal, persyaratan model, dan foto-foto sebelumnya.
Bagaimana Pengisian Cairan Membantu Menjaga Kelembapan?
Pengukur tekanan berisi cairan menggunakan gliserin, minyak silikon, atau cairan khusus lainnya untuk mengisi sebagian besar wadah. Dengan penyegelan yang sesuai, ini mengurangi ruang udara yang tersedia untuk udara lembap dan membantu membatasi kondensasi internal. Cairan tersebut juga meredam getaran mekanis untuk meningkatkan keterbacaan jarum penunjuk. Di sini, pengisian cairan berarti pengisian wadah, yang memiliki tujuan berbeda dari cairan penghantar tekanan dalam sistem penyegelan diafragma.
Pilih cairan pengisi yang sesuai dengan persyaratan suhu lingkungan dan suhu proses. Viskositas meningkat pada suhu rendah dan dapat memengaruhi respons jarum penunjuk. Nama "gliserin" dan "minyak silikon" saja tidak menentukan batas pengoperasian instrumen, dan cairan pengisi tidak boleh diganti tanpa petunjuk dari produsen.
Sebagai contoh, Pengukur tekanan dengan casing baja tahan karat PRS Menawarkan pilihan kering, berisi gliserin, dan berisi silikon untuk pompa, kompresor, dan perpipaan umum. Jika bagian yang bersentuhan dengan cairan terbuat dari baja tahan karat, maka... Pengukur tekanan PRSS dengan bagian yang bersentuhan dengan cairan terbuat dari baja tahan karat 316L. adalah pilihan lain untuk ditinjau. Periksa kompatibilitas media, suhu pengoperasian, dan persyaratan perlindungan lingkungan daripada hanya mengandalkan bahan casing atau keberadaan cairan pengisi.
Pengisian cairan tidak mengizinkan penggunaan terus-menerus atau pencucian bertekanan tinggi dan bersuhu tinggi. Jika peringkat IP ditentukan, periksa kondisi pengujian dan persyaratan pemasangannya; perlindungan terhadap masuknya air dan ketahanan terhadap kondensasi internal adalah pertimbangan yang berbeda. Ikuti petunjuk pabrikan untuk sumbat dan fitur kompensasi tekanan, tanpa menyegel atau memotongnya secara sembarangan.
Apakah alat ukur yang berkabut masih bisa digunakan?
Untuk kondensasi eksternal yang dapat dilap, tinjau paparan hujan, ventilasi, dan praktik pembersihan, lalu pantau apakah terjadi lagi. Pengembunan internal yang berulang memerlukan inspeksi. Pembacaan yang tampak masuk akal bukanlah bukti bahwa kinerja pengukuran dan kondisi aman tetap terjaga.
Jika terdapat genangan air, korosi, kerusakan jendela, jarum penunjuk macet, angka nol abnormal, atau indikasi yang tidak terbaca, nonaktifkan pengukur tekanan untuk diperiksa atau diganti sesuai prosedur di tempat. Sebelum dilepas, personel yang berkualifikasi harus mengisolasi dan mengurangi tekanan pada sambungan serta memastikan bahwa media dan suhu aman. Jangan melepas pengukur tekanan yang masih bertekanan atau menggunakan pemanasan atau pengisian ulang tanpa pengawasan untuk menyembunyikan masalah.
Periksa jendela, sumbat, segel, cairan pengisi, dan lokasi pemasangan secara bersamaan. Mengganti pengukur saja mungkin tidak mencegah terulangnya masalah jika paparan air, siklus suhu, atau masalah penyegelan tetap ada.
Referensi Standar Internasional
- EN 837-1: sebuah referensi untuk dimensi, metrologi, persyaratan, dan pengujian alat ukur tabung Bourdon. Verifikasi kesesuaian lingkungan terhadap model spesifik dan dokumentasi pengujiannya.
- ASME B40.100-2022: mencakup terminologi, keselamatan, konstruksi, instalasi, dan pengujian untuk pengukur tekanan dan perlengkapannya, memberikan konteks teknis untuk pemilihan dan penggunaan.
- IEC 60529: referensi untuk klasifikasi dan pengujian IP pada wadah. Jika suatu produk menyatakan peringkat IP, gunakan kondisi dan dokumentasi yang tercantum; pengisian cairan saja tidak menentukan peringkat tersebut.
Konfirmasikan cakupan dan edisi yang berlaku terhadap spesifikasi instalasi, proses, dan pembelian. Standar yang dikutip adalah referensi teknis; ini tidak mensertifikasi instrumen yang ditampilkan dalam foto atau setiap produk SJ.
Pertanyaan yang Sering Diajukan
Apakah Ruang Udara Kecil di dalam Pengukur yang Berisi Cairan Itu Normal?
Hal ini bisa jadi normal. Cairan pengisi mengembang seiring perubahan suhu, sehingga pabrikan mungkin menyisakan ruang udara atau menyediakan fitur kompensasi tekanan. Namun, ini tidak berarti setiap ukuran ruang udara dapat diterima. Penurunan yang signifikan dari level semula, kebocoran, atau cairan keruh memerlukan penyelidikan. Ikuti petunjuk untuk model spesifik saat menilai apakah pengisian ulang diperlukan.
Apakah Setiap Pengukur Tekanan Luar Ruangan Membutuhkan Pengisian Cairan?
Tidak. Evaluasi curah hujan, kelembapan, siklus suhu, kondisi dingin, dan getaran secara bersamaan; pengisian cairan adalah salah satu konfigurasi yang memungkinkan. Perlindungan penutup, batas suhu cairan pengisi, kompatibilitas media, dan kondisi pemasangan tetap perlu diperiksa. Penempatan di luar ruangan tidak membuat setiap pengukur berisi cairan cocok.
Kesimpulan
Mulailah dengan menemukan kelembapan di dalam atau di luar jendela, kemudian tinjau perubahan suhu, kondisi penyegelan, dan pembersihan. Pengisian cairan dapat mengurangi efek kondensasi dan getaran, tetapi tidak menggantikan perlindungan dan perawatan penutup yang sesuai. Indikasi yang kabur atau kerusakan yang terlihat memerlukan penilaian keandalan pengukuran sebelum penggunaan berkelanjutan.
Hubungi SJ Gauge dengan menyertakan foto instalasi, media yang digunakan, tekanan operasi, suhu lingkungan dan proses, serta paparan luar ruangan atau pencucian agar tim kami dapat membantu menilai pilihan cairan pengisi dan perlindungan yang sesuai.
