Trong bài viết này, một màng chắn kín Thuật ngữ này chỉ thiết bị được lắp đặt giữa đồng hồ đo áp suất và môi chất trong quá trình. Nếu kết nối với môi chất không khớp, cụm lắp ráp có thể không vừa. Việc cố gắng lắp đặt bằng bộ chuyển đổi cũng có thể gây ra rò rỉ, hiện tượng tắc nghẽn hoặc đảm bảo tính toàn vẹn áp suất không đầy đủ.
Khi yêu cầu báo giá, không chỉ ghi rõ "ren 1/4 inch" hoặc "mặt bích 2 inch". Cần phải xác nhận tiêu chuẩn kết nối đầy đủ.

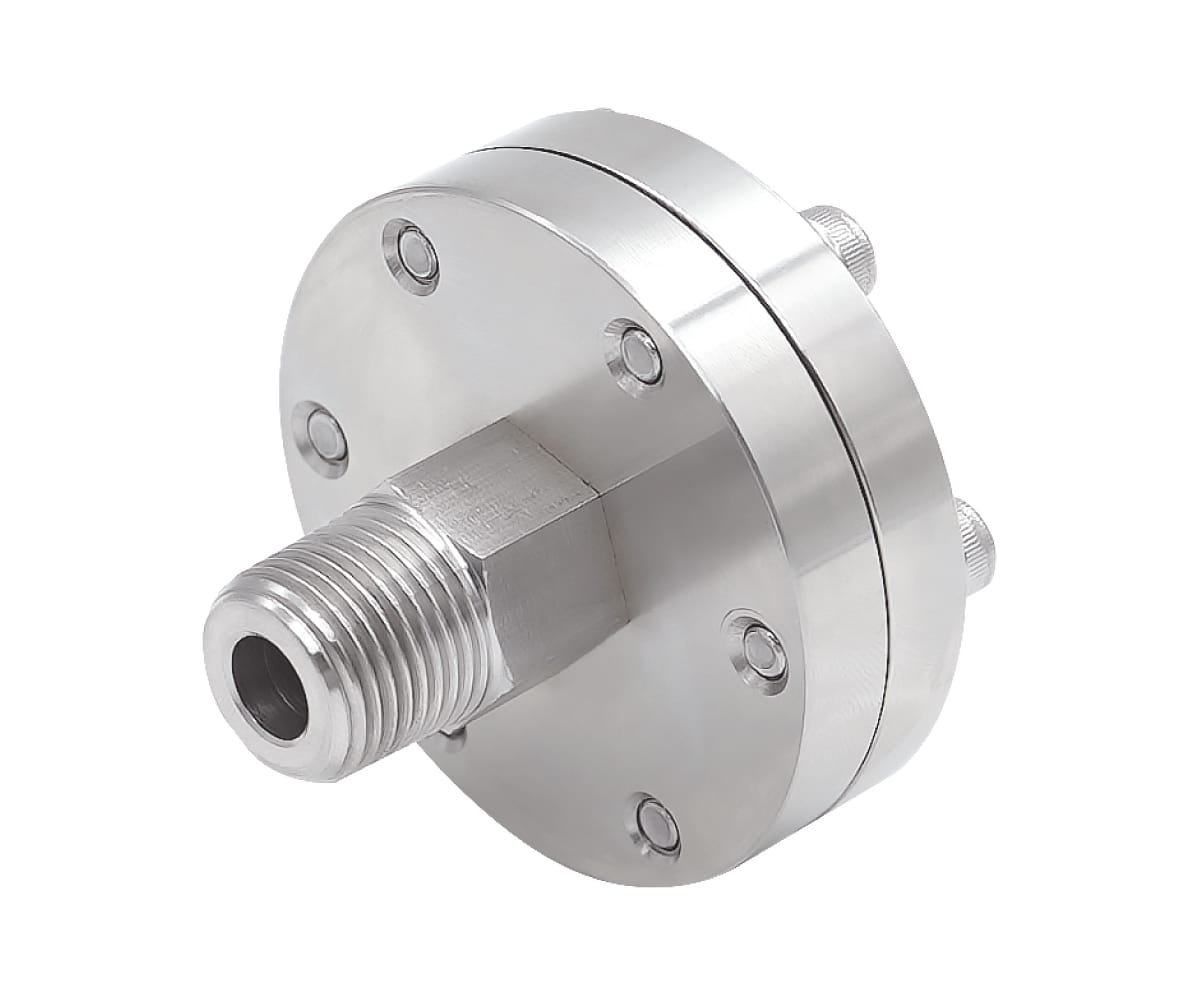

Cần xác nhận những gì để thiết lập kết nối đa luồng?
- Tiêu chuẩn ren: NPT, G/BSPP, R/BSPT, hoặc tiêu chuẩn phù hợp khác.
- Kết nối nam hoặc nữ
- Kích thước danh nghĩa và bước ren
- Điểm làm kín và vật liệu làm kín
- Vật liệu kết nối và định mức áp suất
Các loại ren có đường kính tương tự nhau không nhất thiết phải tương thích. Tuyệt đối không được ép chúng lại với nhau hoặc cố gắng bù đắp sự không khớp bằng cách sử dụng quá nhiều băng keo bịt kín ren.
Cần xác nhận những gì đối với mối nối mặt bích?
Ngoài kích thước mặt bích danh nghĩa, vui lòng xác nhận thêm các thông tin sau:
- Tiêu chuẩn mặt bích áp dụng, chẳng hạn như ASME/ANSI, EN hoặc JIS.
- Cấp áp suất hoặc định mức
- Loại mặt bích
- Số lượng lỗ bu lông và kích thước vòng bu lông
- Vật liệu gioăng
- Màng ngăn có cần phải nằm ngang bằng với bề mặt làm kín hay không.
Hai mặt bích có cùng kích thước danh nghĩa vẫn có thể không tương thích nếu áp suất định mức, kiểu bố trí bu lông hoặc loại bề mặt của chúng khác nhau.
Các kết nối vệ sinh trên thiết bị chế biến thực phẩm có thể được điều chỉnh cho phù hợp không?
Các mối nối vệ sinh phải được kiểm tra về kích thước, vật liệu gioăng, độ hoàn thiện bề mặt và khả năng làm sạch. Việc thêm một bộ chuyển đổi ren đa năng chỉ để phù hợp với đường ống có thể làm ảnh hưởng đến thiết kế vệ sinh ban đầu và tạo ra các khu vực giữ lại sản phẩm.
Có thể sử dụng nhiều bộ chuyển đổi nguồn mắc nối tiếp không?
Việc này không được khuyến nghị. Mỗi mối nối bổ sung tạo ra một điểm rò rỉ tiềm tàng khác và một khu vực khác nơi môi chất trong quá trình có thể tích tụ. Các bộ chuyển đổi xếp chồng lên nhau cũng có thể khiến màng chắn chịu thêm trọng lượng, rung động và tải trọng uốn.
Các tiêu chuẩn quốc tế có liên quan
Các tiêu chuẩn sau đây có thể hỗ trợ việc lựa chọn kết nối, cài đặt và xác minh cho ứng dụng này:
- Tiêu chuẩn ASME B40.100-2022Nội dung bao gồm đồng hồ đo áp suất và các phụ kiện kèm theo, bao gồm cả màng chắn, đồng thời cung cấp thuật ngữ, cấu tạo, lắp đặt, kiểm tra và các khuyến nghị chung.
- ASME B31.3-2024Cung cấp các yêu cầu về thiết kế đường ống công nghiệp, vật liệu, linh kiện, chế tạo, lắp ráp, kiểm tra và thử nghiệm. Thông số kỹ thuật hệ thống đường ống phải được kiểm tra khi lựa chọn các mối nối và mặt bích.
- ASME BPE-2026Áp dụng cho thiết bị xử lý chất lỏng mới dành cho các ngành công nghiệp yêu cầu mức độ tinh khiết và kiểm soát tải lượng sinh học nhất định. Các kết nối vệ sinh cho ứng dụng thực phẩm, dược phẩm và công nghệ sinh học cần được kiểm định riêng và không nên được coi là các bộ chuyển đổi thông thường.
Ghi chú về tiêu chuẩn: Xác nhận phạm vi, phiên bản và tài liệu chứng nhận áp dụng cho vị trí thiết bị, rủi ro quy trình và thông số kỹ thuật mua sắm. Việc tham chiếu một tiêu chuẩn không có nghĩa là sản phẩm tự động được chứng nhận và không thay thế việc xem xét cấu hình của nhà sản xuất.
Câu hỏi thường gặp
Ảnh sản phẩm cũ có thể xác nhận thông số kỹ thuật kết nối không?
Ảnh chụp có thể hỗ trợ đánh giá ban đầu, nhưng tiêu chuẩn mặt bích, bước ren, định mức áp suất và loại bề mặt vẫn cần được xác nhận từ số hiệu mẫu, bản vẽ hoặc phép đo thực tế.
Nếu có thể lắp đặt đường dây kết nối, điều đó có nghĩa là nó phù hợp để sử dụng?
Không. Áp suất, nhiệt độ, vật liệu, lựa chọn gioăng và khả năng tương thích với môi chất của quá trình cũng cần được kiểm tra.
Kết luận
Không thể chỉ lựa chọn mối nối gioăng màng chắn dựa trên kích thước danh nghĩa. Tiêu chuẩn ren, dạng ren ngoài (đầu đực hoặc đầu cái), định mức áp suất mặt bích, loại bề mặt tiếp xúc, kiểu bố trí bu lông và gioăng đều phải tương thích.
Hãy gửi cho SJ Gauge thông tin chi tiết về kết nối quy trình, môi chất, áp suất, nhiệt độ và bất kỳ bản vẽ hoặc hình ảnh nào có sẵn. Nhóm của chúng tôi có thể giúp xác nhận kết nối màng chắn phù hợp. Liên hệ SJ Gauge.
