指針式温度計の選定原則：購入時に確認すべき6つのポイント

体温計の選び方は？
正確で安定した温度測定に加え、機器と作業者の安全確保が求められる場合は、用途に適したダイヤル式温度計を選ぶことが重要です。選定を誤ると、計器の損傷や測定誤差、設備停止を招き、操業に支障を及ぼすおそれがあります。

では、最適なダイヤル式温度計を選ぶにはどうすればよいのでしょうか？この記事では、SJ Gaugeが、ダイヤル式温度計を選ぶ際に見落としてはならない6つの重要な要素について説明します。

ダイヤル式温度計についてご不明な点がありましたら、SJ Gaugeまでお問い合わせください。使用条件に適した温度計をご提案し、機種選定と設備の安定運用を支援します。

1.ダイヤル式温度計のダイヤルサイズ

温度計の文字盤の大きさはどのように選べばよいのでしょうか？

温度計の文字盤の大きさを選ぶ際には、視認距離と使用可能な設置スペースを第一に考慮する必要があります。一般的に、温度計と観察者との距離が遠いほど、読みやすさを向上させ、監視を容易にするために、文字盤を大きくする必要があります。同時に、文字盤の大きさによる取り付けの問題や不正確な読み取りを避けるため、十分な設置スペースを確保することも重要です。以下は、SJ Gaugeが提供するcommon温度計の文字盤サイズです。

• 1″（25mm）
• 1½インチ（40mm）
• 2″（50mm）
• 2½インチ（63mm）
• 3″（75mm）
• 4″（100ミリ）
• 6″(150mm)

2.ダイヤル式温度計の目盛範囲（測定範囲）

適切な温度範囲はどのようにして決められるのか？

温度計を選ぶ際には、実際の使用温度範囲に基づいた温度目盛を使用する必要があります。読みやすさを確保し、測定精度を維持するために、通常の使用温度はフルスケールの約3分の2以内に収まることが推奨されます。誤った温度範囲を選択すると、読みやすさが損なわれたり、測定誤差が増大したり、装置の寿命が短くなったりすることがあります。例えば、通常の使用温度が+10°C～+90°Cの場合、0°C～+100°Cの温度範囲を持つ温度計が推奨されます。SJ Gaugeは、BS EN 13190規格に基づくmmon温度範囲も提供しています。

文字盤のサイズと温度範囲に加え、用途によって異なる温度目盛範囲が必要になる場合があります。測定器のサプライヤーに仕様を確認する際には、実際の最高使用温度に近い上限を持つレンジを選択することが推奨されます。使用温度が標準レンジを超える場合は、次に高いレンジを選択する必要があります。

温度範囲の選定を誤ると、測定性能に影響します。範囲が広すぎると読取精度と視認性が低下し、狭すぎると過温による計器の損傷や故障につながるおそれがあります。適切な温度範囲が不明な場合は、SJ Gaugeまでお問い合わせください。

3.ダイヤル式温度計の接続位置

温度計にはどのような取り付けタイプがあり、どのように用途に合ったものを選べばよいのでしょうか？

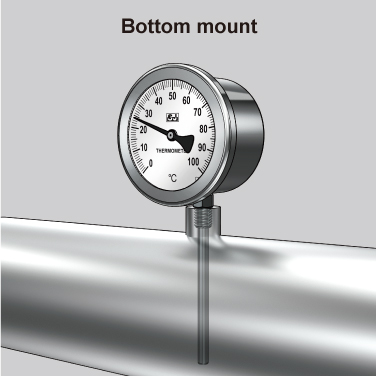

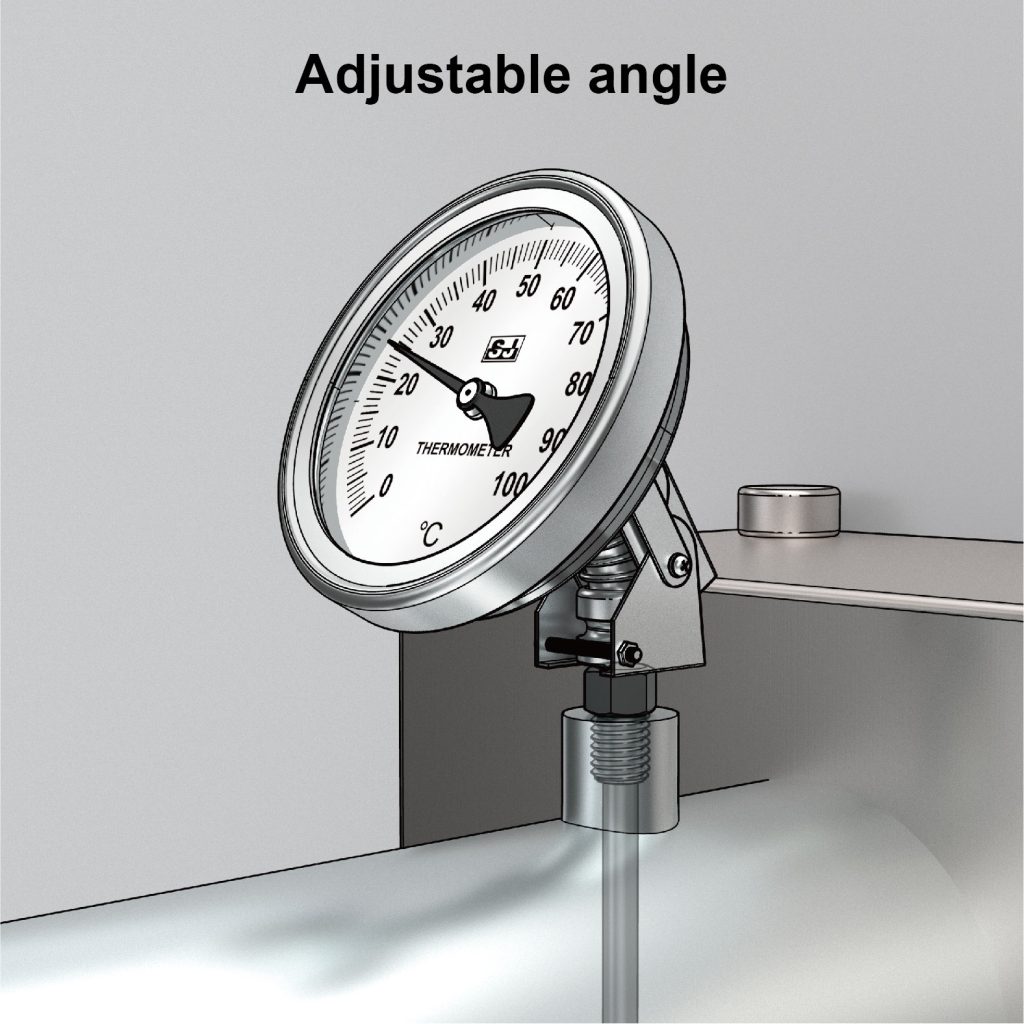

ダイヤル式温度計は、一般に取り付けスタイルと接続位置によって分類される。最も一般的なのは、ボトムエントリー型、角度調整型（エブリ・アングル）、バックコネクション型の3種類です。背面接続のモデルは、取り付けフランジが必要かどうかによって、フランジ付きタイプとフランジなしタイプにさらに分けられます。より専門的な取り付け設計については、BS EN 13190規格を参照してください。

4.ダイヤル式温度計のプロセス接続

正しい温度計の接続サイズを選ぶには？

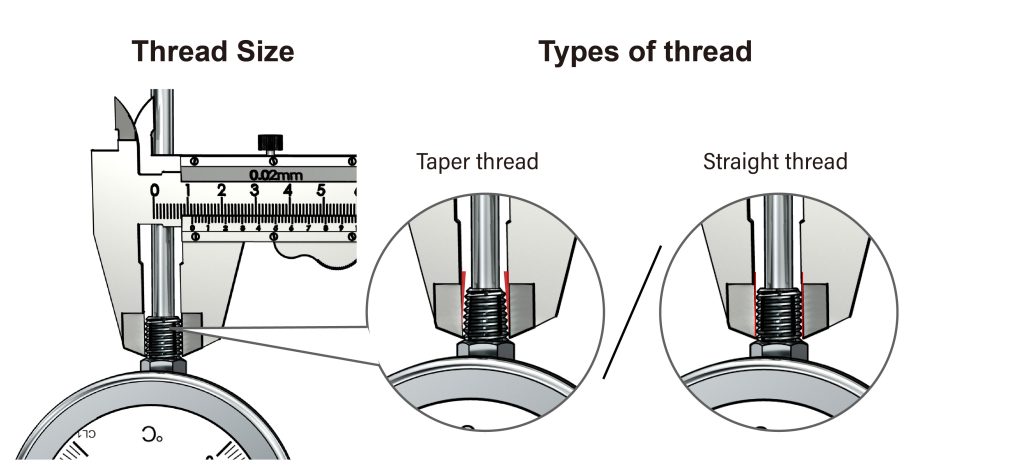

commonのネジの仕様と選択のヒントについては、以前のガイドを参照してください。ダイヤル式温度計のネジサイズを特定するには、ノギスを使用して接続部の外径を測定します。ねじの種類は、一般的に平行ねじとテーパーねじに分けられます。ヨーロッパと多くの国際的な工業用途では、BSPネジが使用され、北米ではNPTネジが多く使用されています。

5.ダイヤル式温度計のステム（熱プローブ）

温度計の軸とは何ですか？

ステムは温度計の感温部で、プロセス媒体に直接または間接的に接触して温度を検出する棒状の部分です。バイメタル式温度計では、内部のバイメタル素子が温度変化を指針へ伝えます。一般的な材質は304または316ステンレス鋼で、標準的なステム径は約6.35 mmです。用途に応じたカスタム仕様にも対応できます。

適切な茎の長さはどのように選ぶのですか？

必要な長さは、測定する培地や容器によって異なります。最適な測定性能と精度を得るためには、ステムを媒体中に完全に挿入するか、少なくとも全長の1/3～2/3の深さまで挿入することが推奨されます。

したがって、発注や見積もり依頼の際には、タンクやパイプラインの実際の深さをサプライヤーに確認し（注：ステムの最小長さは通常50 mm程度）、必要な長さにねじ山が含まれる（接続あり）のか、ねじ山が含まれない（接続なし）のかを明確に指定することが重要です。

6.サーモウェルと保護管

保護管とサーモウェルとは何ですか？

これらのアクセサリーは通常別売りで、温度計の軸を腐食、高圧環境、物理的衝撃から保護するように設計されています。また、システムを停止することなく、温度計を取り外して洗浄、メンテナンス、交換を行うことができます。保護管は通常、先端が溶接された中空のチューブで作られていますが、サーモウェルは中実のbarストックから機械加工されるため、耐久性は高いものの、コストが高くなります。

保護管やサーモウェルを使用する際に考慮すべきことは？

これらの部品は、温度計の軸とプロセス媒体の間にbarrierを形成するため、応答時間が長くなる可能性があります。さらに、媒体の種類、流量、熱伝達効率はすべて、温度が検出エレメントに伝わる速さに影響します。

保護管とサーモウェルの一般的な仕様は？

一般的な材質は304または316ステンレス鋼です。腐食性の高い環境では、HastelloyやMonelなども使用されます。使用条件に応じて、コーティングやめっき仕様も選択できます。保護管には溶接閉止形と丸棒削り出し形があり、形状はテーパ形、ストレート形、段付き形、接続はねじ込み式やフランジ式などから選定します。

詳細情報

本記事で紹介した6つの選定要素に加え、校正、精度試験、出荷前検査の実施状況も重要です。SJ Gaugeでは、製品が品質基準とお客様の使用条件を満たすよう、出荷前校正、性能試験、品質検査報告書に対応しています。

SJ Gaugeは20年以上にわたる計測分野の経験を生かし、仕様選定、部品組立、校正、保守支援まで一貫して対応します。用途や設備条件に適した温度測定機器については、SJ Gaugeまでお問い合わせください。

このガイドをお読みになり、正しいダイヤル式温度計の選び方についてご理解いただけたと思います。適切な設置方法、メンテナンスのヒント、温度測定の精度に影響する要因について、さらに詳しく知りたいですか？以下のリンクをクリックして、さらに役立つ資料をご覧ください。
