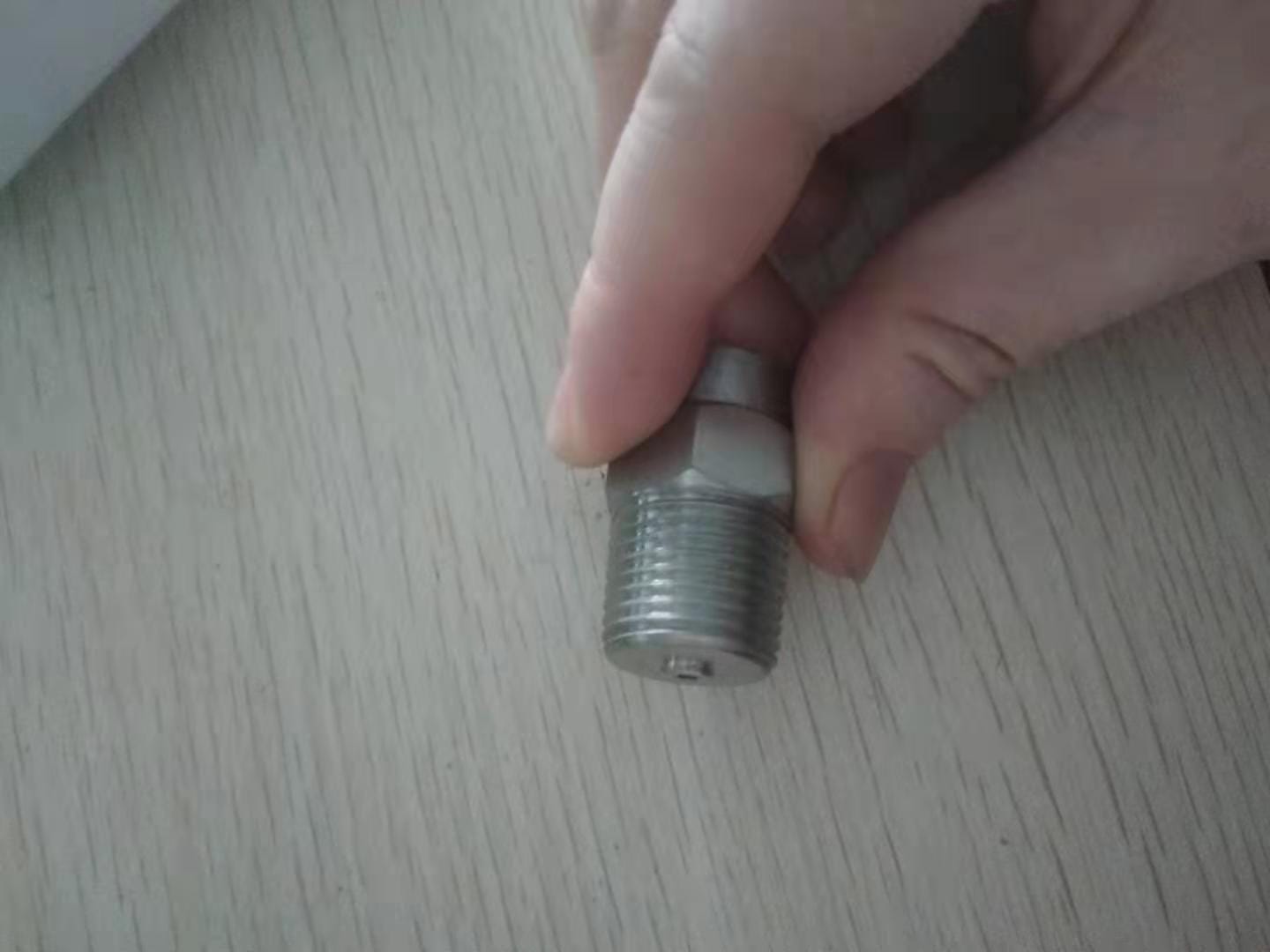

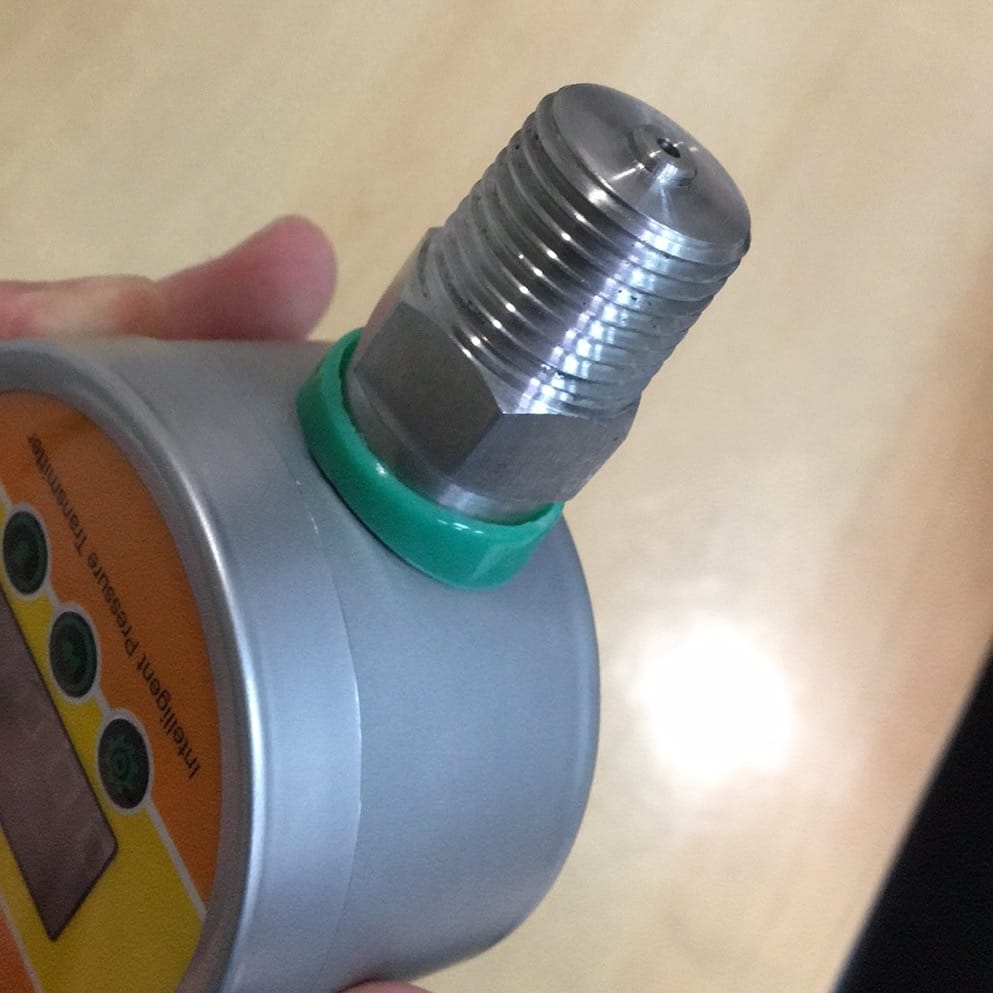

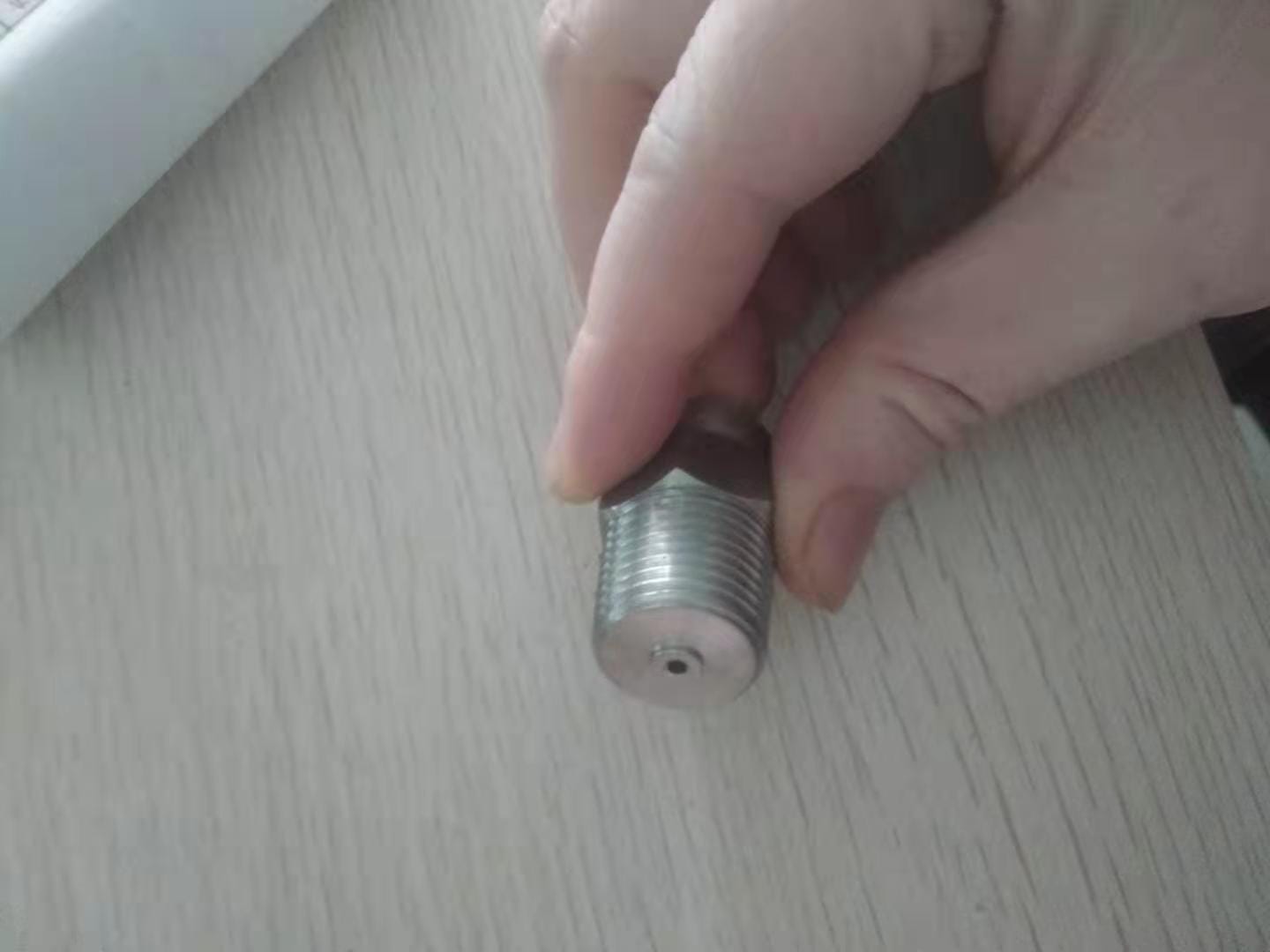

圧力計と配管継手の両方に「1/4インチ」と表示されていても、必ずしも一緒に取り付けられるとは限りません。この表示は公称サイズを示すだけであり、NPT、G/BSPP、PT/Rなどのねじ規格も確認する必要があります。.
接続部が1、2回転しかかみ合わない場合、ますます曲がっていく場合、または異常に大きな力が必要な場合は、永久的なねじ山の損傷を防ぐために、immediatety を中止してください。.
同じサイズのネジ山が合わないのはなぜですか？
Co1TP8トンの理由には以下が含まれます。
- 片側にはテーパーねじが、もう片側には平行ねじが切られている。
- ねじピッチまたはねじ形状が異なる
- 雄ねじと雌ねじの公差は互換性がありません
- 取り付け口にへこみやバリがある
- 取り付け時に接続部の位置がずれていたため、ねじ山が損傷した。
- 既存のねじ山内部に古いシーラントや腐食が残っている
パイプねじの公称サイズは、直接測定した外径とは異なるため、単純に外径を測定して「1/4インチ」と比較することはできません。“
強制的に接続するとどうなりますか？
互換性のないスレッド規格を無理やり組み合わせると、次のような問題が発生する可能性があります。
- ねじ山の変形または破損。.
- ステンレス鋼ねじの焼き付きまたは固着。.
- 取り外せない繋がり。.
- 加圧後のガスまたは液体の漏洩。.
- 圧力計の接続部に異常なトルクが加わりました。.
immediateの漏洩がないからといって、その接続が長期使用に安全であるとは限りません。.
正しい糸の見分け方
まず、古い圧力計、機器の図面、または継手に記載されている仕様表示を確認してください。表示がない場合は、外径、ピッチ、テーパーを測定し、ねじゲージで結果を確認してください。.
機器を停止できない場合は、まず購入記録、旧製品モデル、および元の配管図面を確認してください。システムに圧力がかかっている間は、測定のために接続部を絶対に外さないでください。.
国際規格の参考情報
このトピックに関連する選定、設置、または検証の際の参考として、以下の規格を使用することができます。
- ASME B1.20.1-2013 (R2018): NPTねじの公称サイズ、外径、ピッチ、テーパーは規格と照合して確認する必要があります。「1/4インチ」という表記だけでは不十分です。.
- ISO 7-1:1994 + Cor.1:2007: Rシリーズのテーパー管ねじは、呼び径が同じ場合でも、NPTと同じねじ形状として扱うことはできません。.
- ISO 228-1:2000: G平行ねじの場合、ねじの寸法と外部シール面の検証が必要です。ねじが互いにねじ込めるかどうかだけで互換性を判断することはできません。.
規格に関する注記：機器の設置場所、プロセスリスク、および購入仕様に応じて、適用範囲、版、および認証文書を確認してください。規格を参照したからといって、製品が自動的に認証されるわけではなく、また、接続タイプの製造元による確認に代わるものでもありません。.
よくある質問
ねじ山シールテープを追加することで、互換性のないねじ山を修復できますか？
いいえ。ねじシールテープは、互換性のあるねじ山をシールするのに役立つだけで、ピッチ、ねじ山の形状、テーパーの違いを修正することはできません。.
無理やり押し込んだ継手は、その後も使用できますか？
まず、ねじ山に変形、傷、焼き付きがないか点検してください。損傷した継手は、重要な圧力機器に直接再利用しないでください。.
まとめ
同じ1/4インチの呼び径のねじでも、規格が異なるため取り付けができない場合があります。異常な抵抗を感じた場合は、無理に接続しないでください。まず、ねじの規格、ピッチ、テーパー、およびシール方法を確認してください。.
機器のねじ規格が確認できない場合は、旧製品の型番、ねじ部の接写写真、寸法をSJ Gaugeまでお送りください。適切なプロセス接続を特定するお手伝いをいたします。.
