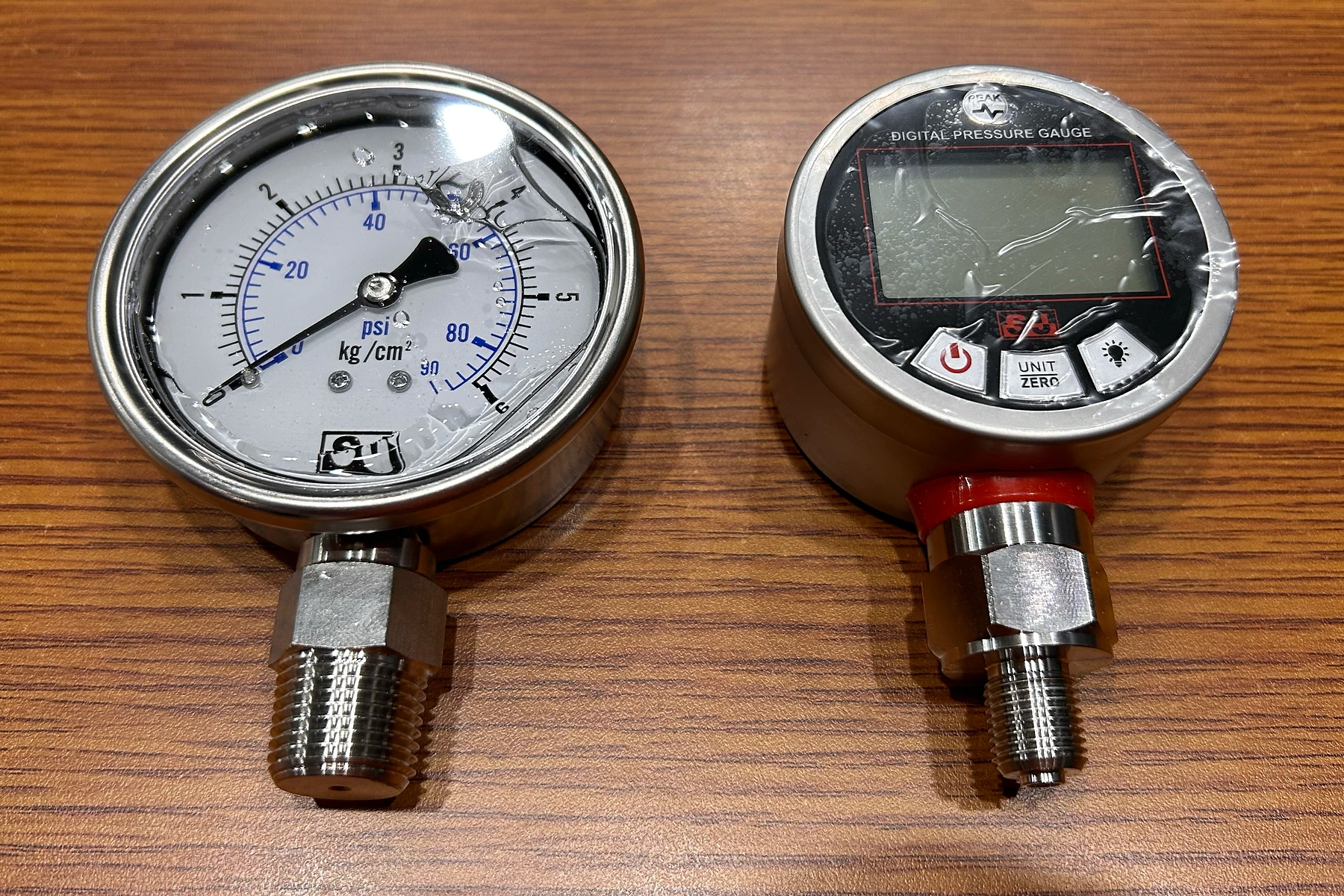

قد يحمل كل من مقياس الضغط ووصلة الأنابيب علامة "ربع بوصة"، لكن هذا لا يعني إمكانية تركيبهما معًا. تشير هذه العلامة إلى المقاس الاسمي فقط؛ لذا يجب التأكد من نوع السن اللولبي، مثل NPT أو G/BSPP أو PT/R.
إذا تم تثبيت الوصلة لدورة واحدة أو دورتين فقط، أو أصبحت ملتوية بشكل متزايد، أو تطلبت قوة عالية بشكل غير عادي، فتوقف على الفور لتجنب تلف الخيوط بشكل دائم.

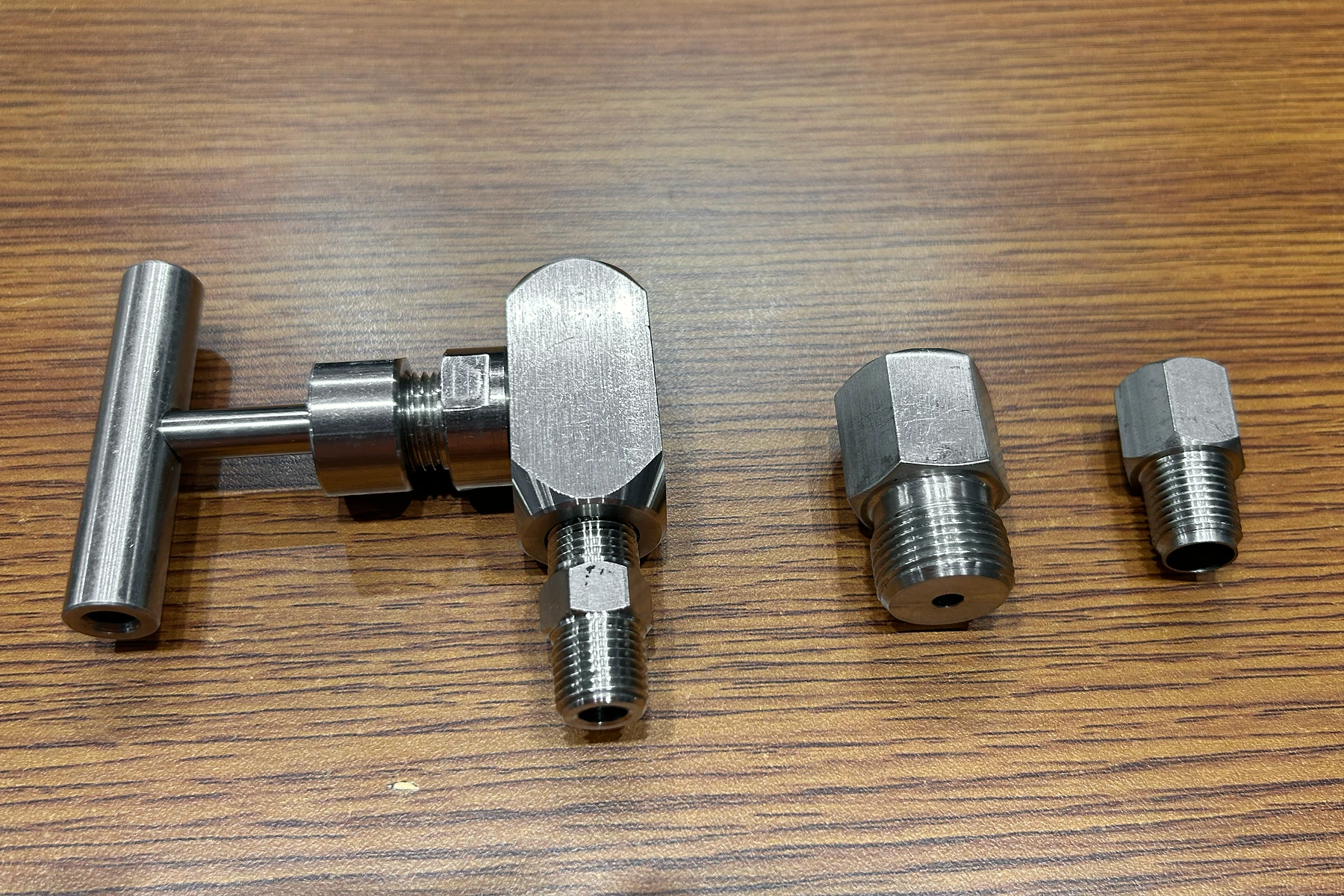

لماذا لا تتناسب الخيوط ذات الحجم نفسه؟
تشمل أسباب Common ما يلي:

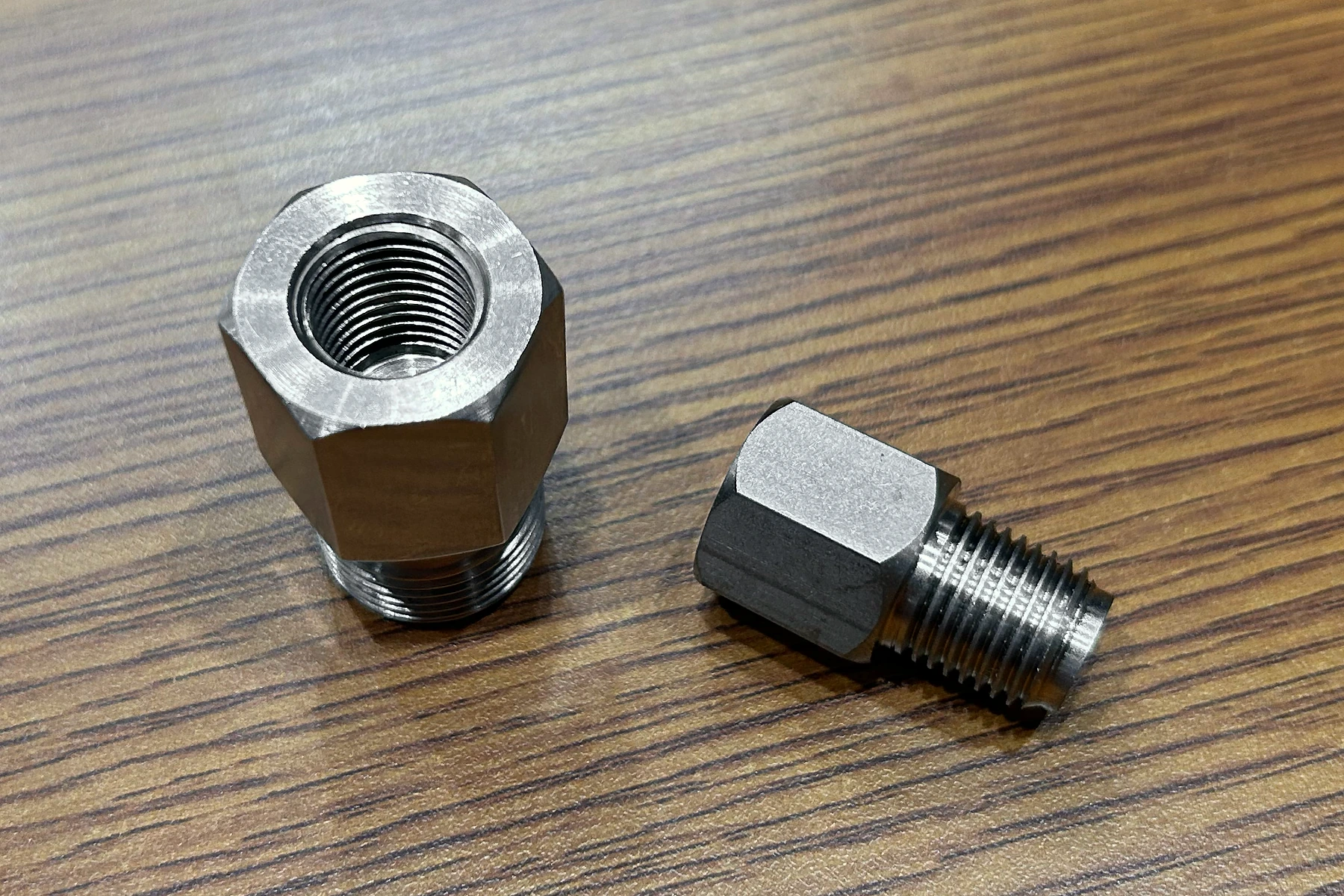

- يحتوي أحد الجانبين على خيط مدبب بينما يحتوي الجانب الآخر على خيط متوازٍ
- تختلف خطوة الخيط أو شكل الخيط
- تختلف تفاوتات خيوط الأسنان الذكرية والأنثوية.
- مدخل التركيب به انبعاج أو نتوء
- لم يكن الاتصال متوافقًا أثناء التثبيت، مما تسبب في تشابك الخيوط
- بقايا مادة مانعة للتسرب قديمة أو صدأ داخل السن اللولبي الموجود
كما أن الحجم الاسمي لخيط الأنبوب ليس هو نفسه قطره الخارجي المقاس مباشرة، لذلك لا يمكنك ببساطة قياس القطر الخارجي ومقارنته بـ "1/4 بوصة".“
ماذا يحدث إذا أجبرت على الاتصال؟
قد يؤدي فرض استخدام معايير الخيوط غير المتوافقة معًا إلى ما يلي:
- تشوه أو كسر الخيط.
- تآكل أو انحشار خيوط الفولاذ المقاوم للصدأ.
- اتصال لا يمكن إزالته.
- تسرب الغاز أو السائل بعد الضغط.
- تم تطبيق عزم دوران غير طبيعي على وصلة مقياس الضغط.
حتى في حالة عدم وجود تسريب immediate، فهذا لا يعني أن الاتصال آمن للاستخدام على المدى الطويل.
كيفية تحديد الخيط الصحيح
تحقق أولاً من علامات المواصفات على مقياس الضغط القديم، أو رسم المعدات، أو الوصلة. إذا لم تكن هناك علامات متوفرة، فقم بقياس القطر الخارجي، والخطوة، والتناقص، وتأكد من النتيجة باستخدام مقياس الخيوط.
إذا تعذر إيقاف تشغيل الجهاز، فتحقق أولاً من سجلات الشراء، ونموذج المنتج القديم، ورسم تخطيط الأنابيب الأصلي. لا تقم أبدًا بفصل أي وصلة لإجراء القياسات أثناء وجود ضغط في النظام.
مراجع المعايير الدولية
يمكن استخدام المعايير التالية كمرجع للاختيار أو التركيب أو التحقق المتعلق بهذا الموضوع:
- ASME B1.20.1-2013 (R2018): يجب التحقق من الحجم الاسمي والقطر الخارجي والخطوة والتناقص التدريجي لخيوط NPT مقابل المعيار؛ إن تسمية "1/4 بوصة" وحدها لا تكفي.
- ISO 7-1:1994 + Cor.1:2007: لا يمكن التعامل مع خيوط الأنابيب المخروطية من سلسلة R على أنها نفس شكل الخيط مثل NPT، حتى عندما يكون الحجم الاسمي متطابقًا.
- ISO 228-1:2000: تتطلب الخيوط المتوازية من النوع G التحقق من أبعاد الخيوط وسطح منع التسرب الخارجي؛ ولا يمكن تحديد التوافق ببساطة من خلال ما إذا كان من الممكن ربط الخيوط معًا.
ملاحظة بشأن المعايير: يُرجى التأكد من النطاق والإصدار ووثائق الاعتماد المطبقة وفقًا لموقع المعدات ومخاطر العملية ومواصفات الشراء. لا يُعدّ الرجوع إلى معيار ما بمثابة اعتماد تلقائي للمنتج، كما أنه لا يُغني عن تأكيد الشركة المصنعة لنوع التوصيل.
الأسئلة الشائعة
هل يمكن لشريط منع التسرب الإضافي إصلاح سن غير متوافق؟
لا، شريط منع التسرب يساعد فقط في منع التسرب في الخيوط المتوافقة. ولا يمكنه تصحيح الاختلافات في درجة الخيط أو شكله أو تدرجه.
هل يمكن استخدام وصلة بعد أن يتم تركيبها بالقوة؟
افحص أولاً أسنان اللولب بحثاً عن أي تشوه أو خدوش أو تآكل. لا ينبغي إعادة استخدام الوصلة التالفة مباشرةً على معدات الضغط الحساسة.
الخلاصة
قد يتعذر تركيب الخيوط ذات المقاس الاسمي نفسه (1/4 بوصة) لاختلاف معاييرها. في حال واجهت مقاومة غير معتادة، لا تُجبر الوصلة. تأكد أولاً من معيار الخيط، والخطوة، والتناقص، وطريقة منع التسرب.
